PCAN-LIN：RS-232轉CAN/LIN接口 |
簡介

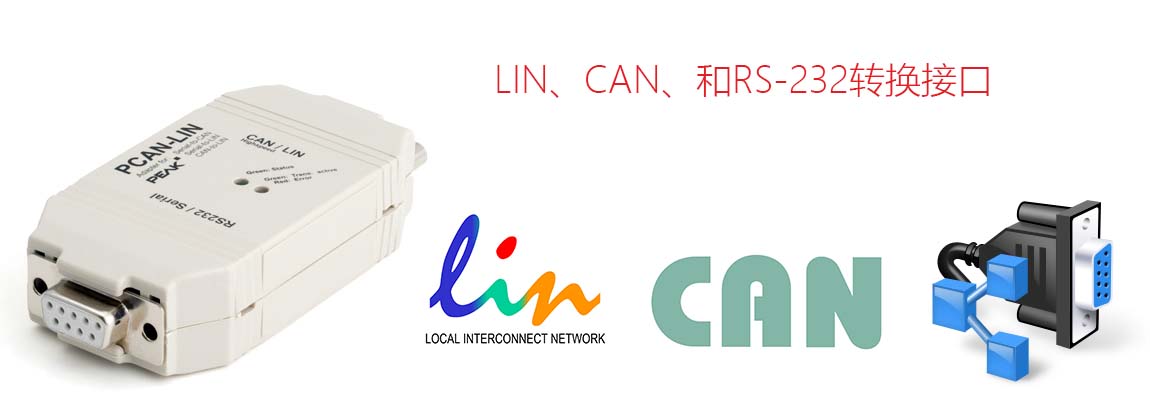

該款PCAN-LIN模塊可使CAN、LIN和串口之間實現通訊。采用輕便的塑料外殼，內含固件可使數據在不同總線系統之間進行交換。用配置軟件可設置各種模式。例如使該模塊充當LIN主站，能請求數據和引導輸入的LIN數據發送到CAN總線和/或串口。用一個ID偏置，數據可在CAN和LIN之間交換。
規格
- 通用網關(或者路由器 - 當采用驗收代碼/驗收遮罩功能時) 從:
- RS-232至LIN (反之亦然)
- CAN至LIN (反之亦然)
- RS-232至CAN (有限帶寬)
- CAN比特率最大 1 Mbit/s
- 符合CAN規范 2.0 A/B
- LIN比特率 1 - 20 kbit/s
- 發送/接收LIN 1.x 和2.x幀
- 可用作LIN主站或從站
- LIN從站仿真。可通過CAN幀改變數據
- 處理用戶定義的LIN ID列表(調度表帶有限的進入數)
- 單獨LIN幀可通過CAN或RS-232進行初始化
- 供電9 至 30 V
- 擴展的工作溫度范圍 -40 至 85 °C (-40 至 185 °F)
選項:
- 高速 (ISO 11898-2) 或者低速 (ISO 11898-3) CAN收發器模塊
- RS-232和CAN/LIN之間電氣隔離達到 1 kV (只是高速CAN)
|
|

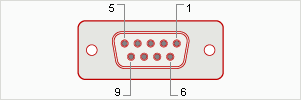

引腳分配母D-Sub接頭
| 引腳 |
引腳分配RS-232 |
| 1 |
無連接 |
| 2 |
TxD (RS-232-level) |
| 3 |
RxD (RS-232-level) |
| 4 |
無連接 |
| 5 |
GND |
| 6 |
無連接 |
| 7 |
無連接 |
| 8 |
無連接 |
| 9 |
無連接 |

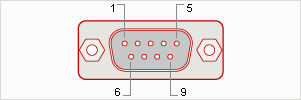

引腳分配公D-Sub接頭
| 引腳 |
引腳分配CAN/LIN |
| 1 |
VBat 9 - 30V (Imax ~ 130mA) |
| 2 |
CAN-L |
| 3 |
GND |
| 4 |
LIN data |
| 5 |
無連接 |
| 6 |
GND |
| 7 |
CAN-H |
| 8 |
無連接 |
| 9 |
無連接 |
|
|
發貨清單
- PCAN-LIN接口，塑料殼
- 配置和監視工具PCAN-LIN Config for Windows? 10, 8.1, 7 (32/64-bit)
- 使用手冊 PDF格式
附件
PCAN-LIN配置電纜可選購。
訂貨信息
| 說明 |
貨號 |
| PCAN-LIN 高速CAN |
IPEH-002025 |
| PCAN-LIN 低速CAN |
IPEH-002028 |
| PCAN-LIN 高速CAN光電解耦 |
IPEH-002029 |
|
|
下載
PCAN-LIN package
PCAN-LIN Configuration software for Windows? and documentation in PDF format. |
Download |
| PCAN-LIN manual |
English |
| PCAN-LIN protocol definition |
English |
更多信息
|
|
|
| |
