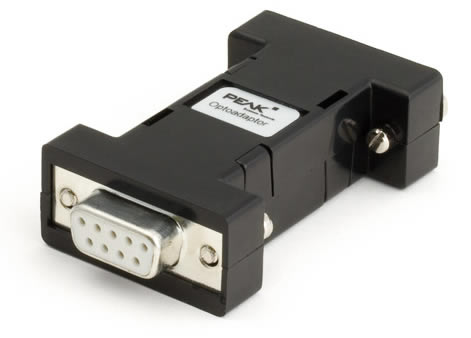

插入式CAN網絡隔離器
PCAN-Optoadapter是一款通用插入式光電適配器，能夠電氣隔離高速CAN總線系統。
它集成的邏輯意味著解耦功能能夠安裝在CAN網絡的任何點上。
PCAN-Optoadapter可用于CAN FD總線內，數據比特率達到 2 Mbit/s 和名義比特率達到 1 Mbit/s。
規格
- 插入式CAN總線隔離器用于解耦CAN總線，適用于所有PEAK CAN接口
- 通過DC/DC轉換器，電氣隔離可達500V
- 比特率5 kbit/s 至 1 Mbit/s
- 高速CAN收發器NXP PCA82C251
- 適用于CAN FD總線內，數據比特率達到 2 Mbit/s 和名義比特率達到 1 Mbit/s

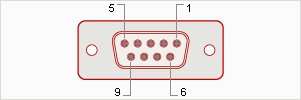

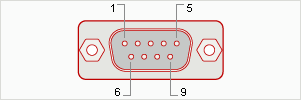

- 經由D-Sub，9引腳（符合CiA 303-1）連接CAN總線
- LED提示供電電壓狀態
- 120 Ohm總線終端位于母D-Sub接頭上
- 通過高速CAN連接的管腳1供電 (5 V) 。幾乎所有PEAK CAN接口都能提供必要的供電電壓
- 擴展工作溫度范圍 -40 to 85 °C (-40 to 185 °F)
發貨清單
貨號：IPEH-002038
