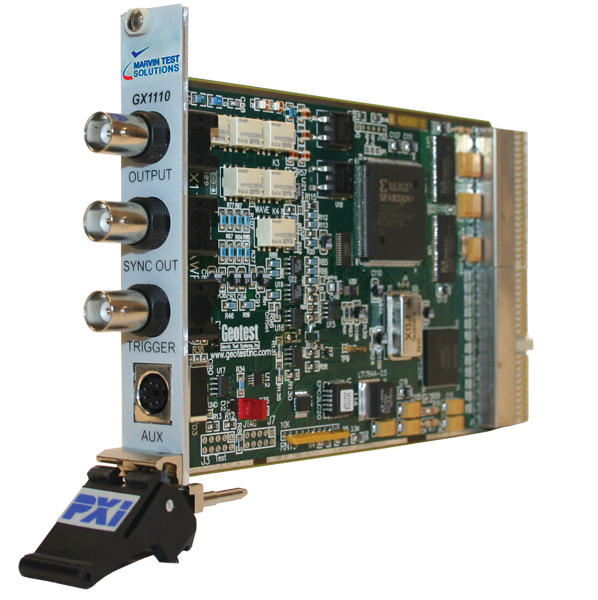

• 任意波形發生器模式和直接數字合成模式
• 100MS/s 采樣率
• 12位垂直分辨率
• 輸出電壓范圍從100mV峰峰值至8V峰峰值可編程
• 2M采樣緩存
• AWG模式配備單獨的PLL時鐘發生器
• 3U，單槽模塊

概述

特征

因?yàn)椴蓸勇士梢赃_(dá)到100MS/s，GX1100對于編碼電路故障排除的應用來說是一個完美的調制源，同樣對于仿真信號失真，電力載波周期，視頻信號，器件故障分析以及電源瞬變的應用也是不錯的信號源選擇。

GX1100系列標配2M波形樣點緩存，并且緩存存儲器可以通過高速接口進行訪問。

觸發

GX1100系列提供一個外部觸發輸入，提供了用戶使用外部觸發事件來控制波形產生的能力。當設備工作在AWG模式下面，波形觸發模式包括連續，觸發，門限保持以及突出的功能。

采樣時鐘

GX1110系列使用一個PLL（鎖相環），給AWG工作模式下提供一個可編程的采樣時鐘。參考時鐘是通過板上的一個晶體振蕩器提供的或者使用一個外部10MHz的時鐘用來替代。當操作在DDS模式時，一個板子上面的晶體振蕩器提供一個100MHz的時鐘源來給DDS發生器和相關的數模轉換器作參考。

編程與軟件

這塊板子同時也提供了GtWave，GtWave是一個軟件包里面包含了一個虛擬的儀器面板，一個Windows的32/64位的dll驅動庫和文件。同時還提供一個WaveEasy軟件的試用許可證，WaveEasy是一款可以實現創建，修改以及分析波形的軟件。這個虛擬面板可用于交互式的編程并且可以從一個顯示儀器當前設置和狀態的窗口來控制儀器。另外，同樣也提供了接口文件來支持其他的編程工具和語言比如ATEasy, LabView, LabView/RealTime, C/C++, Microsoft Visual Basic?, Delphi, and Pascal。一個在線的文檔以及PDF格式的用戶手冊頁面可以找到詳細的關于安裝，使用以及編程的說明。

應用

• 視頻
• 導航
• 雷達
• 聲納
• 通信
• 轉換器測試
• 濾波器的設計&測試
• 計算機外圍設備
