簡介

40-785B系列PXI微波多路復用開關有單或雙6通道面板安裝多路復用開關兩種，繼電器安裝于前面板。單槽版本可支持最多3個遠程安裝的多路復用開關。

單槽遠程多路復用開關版本占用很少PXI面板空間并且允許微波繼電器放在更接近被測設備（UUT）和其它射頻測試設備。在有些應用中，它可縮短射頻電纜長度，提高系統性能。遠程多路復用開關包含1.5米接口電纜。

這些PXI微波多路復用開關模塊適用于搭建復雜的微波開關網絡和提供一系列開關配置滿足大多數應用。連接是采用高性能SMA、SMA-2.9和SMA-2.4連接器，用于50Ω版本。

這些微波多路復用開關給你最高的射頻與微波性能。應用主要是在微波領域，但是有很多用于射頻頻譜，那里要求特別低的插入損耗和超高隔離。

主要特性

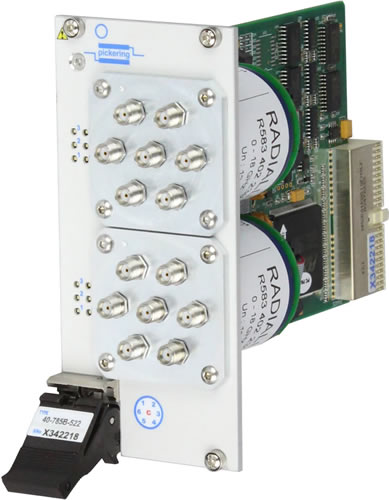

• 單或雙6-通道面板安裝多路復用開關
• LED指示燈有助于測試系統開發和調試
• 從單槽版本起最多3個遠程多路復用開關
• 18GHz、26.5GHz、40GHz和50GHz版本
• 50歐姆SMA式連接器
• 50歐姆端接版本
• 75歐姆版本，2.5GHz帶寬
• 提供VISA、IVI和Kernel驅動（Window）
• 可選PXI或LXI機箱
• 3年保修

下載

	PDF數據單 - 包含全部信息和參數。PDF, 3.91MB
	相關的射頻連接器附件數據單。配套連接附件全部列表和文檔。PDF, 696.64 KB
