網絡化IP核 > 1G MRS – 網管冗余交換機IP核


1G MRS – 網管冗余交換機IP核





網管冗余交換機IP核(MRS是SoC-e HSR-PRP交換機(HPS和網管以太網交換機(MESIP核的組合,具有冗余的以太網交換功能。MES模塊是一個無阻塞交叉開關矩陣,允許在所有端口之間進行連續傳輸。它實施存儲與轉發的交換方法,以完全滿足以太網標準策略關于轉發每個幀之前校驗幀的完整性。另一方面,HPS模塊在所需的端口中引入了HSR和PRP冗余功能。HSR(高鐵)交換方法是直通的。

因此,MES和HPS的組合提供了最高的性能和與標準的最大兼容性。

 下列Xilinx FPGA系列可以支持MRS

  • 6系列(Spartan,Virtex)
  • 7系列(Zynq,Spartan,Artix,Kintex,Virtex)
  • Ultrascale(Kintex,Virtex)
  • Ultrascale +(Zynq MPSoC,Kintex,Virtex)

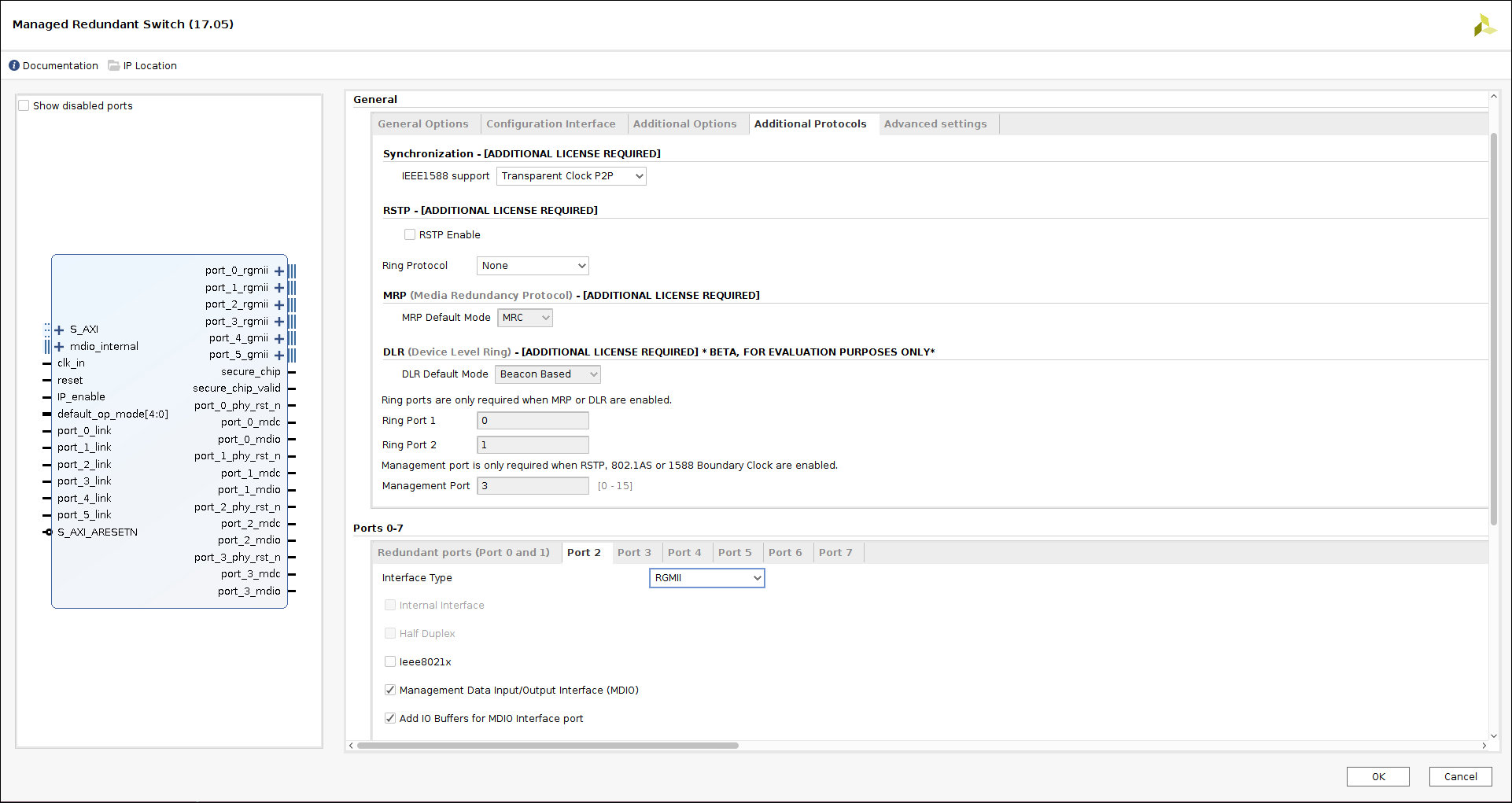

通過利用新的Xilinx Vivado工具,可以將MRS 輕松集成到您的FPGA設計中,該工具允許在圖形用戶界面中使用IP內核,并以簡便的方式配置IP參數。

網管冗余交換機 IP核的主要功能:

接口

  • 全雙工10/100/1000 Mbps以太網接口
  • 半雙工10/100 Mbps以太網接口
  • 全雙工10 Gbps以太網接口(開發中)
  • 可配置的3至16個以太網端口
  • MII/GMII/RGMII/SGMII/QSGMII物理層設備(PHY)接口
  • 每個端口支持不同的數據速率
  • 銅纜和光纖介質接口:10/100/1000Base-T,100Base-FX,1000Base-X

交換

  • 具有自動MAC地址學習和老化的動態MAC表(最多2048個條目)
  • 靜態MAC表(最多2048個條目)
  • 巨型幀管理
  • 基于以太網的交換
  • 入口端口鏡像
  • 廣播/多播風暴防護
  • 每端口速率限制(廣播、多播和單播流量)

時間同步

  • IEEE 1588v2無狀態透明時鐘功能(P2P–第2層/E2E–第2層)

流通管理

  • 多播幀過濾
  • 交換端口掩碼:用戶定義的幀到具體端口的轉發
  • 基于端口的VLAN支持

  • 服務質量(QoS)
    • 優先級(PCP-802.1p,DSCP TOS,以太類型)
  • IEEE 802.1X EAPOL硬件處理
  • DSA(分布式交換體系結構)標記:使用DSA的理想情況是以太網交換機支持“交換機標簽”,這是一項硬件功能,使交換機為從特定端口接收的每個以太網幀插入一個特定標簽,以幫助管理界面確定:
    • 該幀來自哪個端口
    • 轉發此幀的原因是什么
    • 如何將CPU發起的流量發送到特定端口

組態

  • MDIO,UART,AXI4-Lite或CoE(以太網配置)管理接口
  • 以太網配置(COE):通過連接到CPU的同一以太網鏈路全面訪問內部寄存器
  • 購買IP核時提供驅動程序

冗余協議

  • RSTP(需要軟件堆棧)
    • RSTP的硬件支持
    • IP核心隨附的用于Linux的參考RSTP堆棧
    • 提供Posix兼容的RSTP堆棧
  • MRP(不需要軟件堆棧)
    • 環網管理員(MRM)
    • 環形客戶端(MRC)
  • DLR(不需要軟件堆棧)
    • 基于信標的節點
    • 主管節點
  • HSR(不需要軟件堆棧)
    • 版本3.0(最新)
  • PRP(不需要軟件堆棧)
    • 版本3.0(最新)
    • 支持多種HSR模式
    • 支持的PRP模式:重復丟棄,重復接受

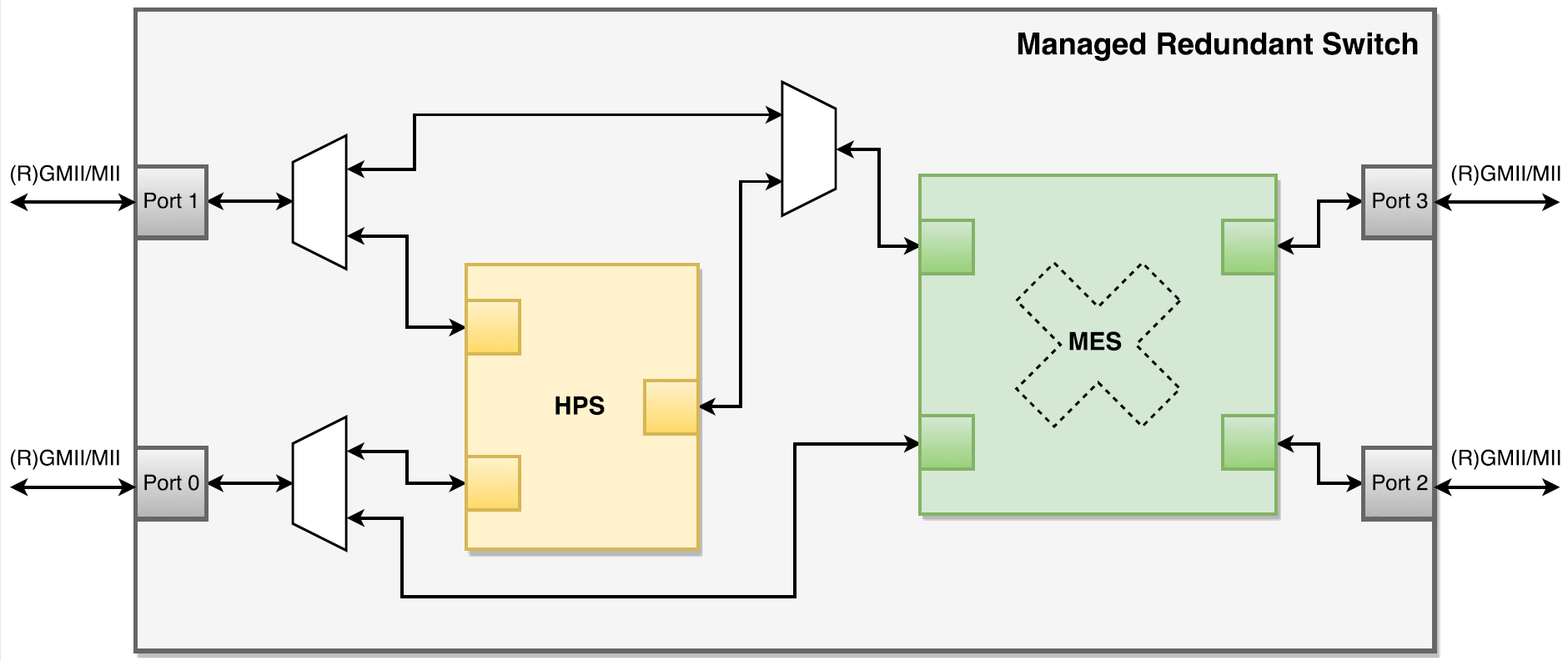

網管冗余交換機IP核框圖



參考設計支持的板:

  • SoC-e SMARTzynq brick
  • 對于其他Xilinx/Avnet/SoC-e/板,我們可以提供限時IP內核進行評估。



欲了解更多信息,請聯系我們:info@hkaco.com
