1G UES – 非網管以太網交換機IP核





非網管以太網交換機IP內核(UES)在可配置設備上實現了即插即用的以太網交換。它不需要外部配置。它旨在使用最少的資源解決最大的吞吐量。

該交換機實現了一個無阻塞交叉開關矩陣,該矩陣允許所有端口之間進行線速通信。交換機在轉發每個幀之前先對其進行緩存和驗證。然而,等待時間已被最小化到納秒級。此外,UES支持IEEE 1588 V2透明時鐘功能。該功能可糾正引入交換機產生的錯誤的PTP幀,從而使IEEE 1588同步設備之間的互連保持最高的準確級。

UES是實現基于以太網的工業網絡的理想以太網交換機IP。它為以太網PHY設備提供MII/GMII/RGMII本機接口,并且可以與Xilinx IP結合使用,以在其他接口中支持RMII或SGMII。它還支持將AXI4-Stream接口連接到其他不具有MAC基接口的IP內核。

以下Xilinx FPGA系列可以支持UES

  • 6系列(Spartan,Virtex)
  • 7系列(Zynq,Spartan,Artix,Kintex,Virtex)
  • Ultrascale(Kintex,Virtex)
  • Ultrascale +(Zynq MPSoC,Kintex,Virtex)

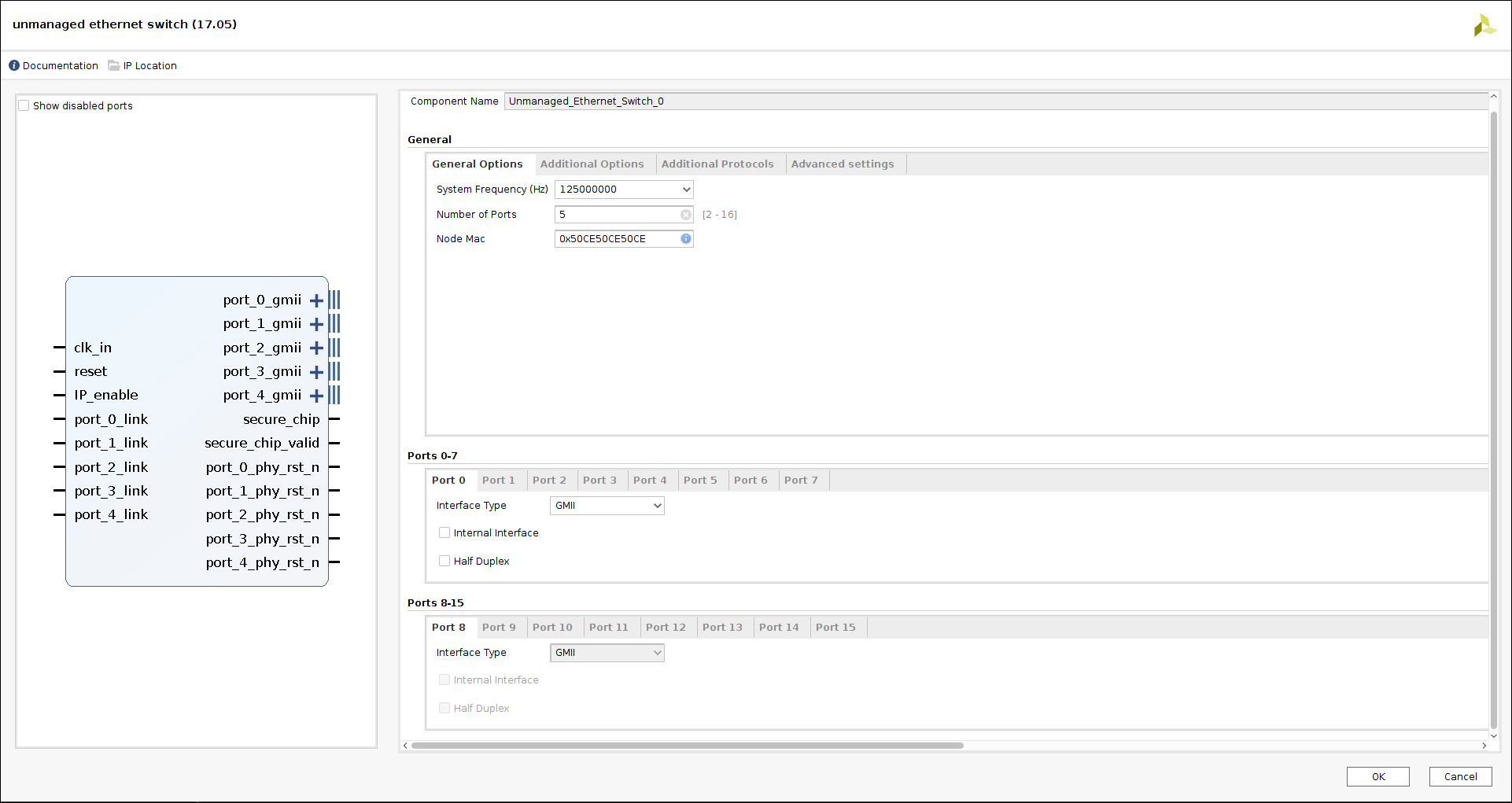

用于Xilinx Vivado工具的非網管以太網交換機IP內核



通過利用新的Xilinx Vivado工具,可以將UES 輕松集成到您的FPGA設計中,該工具允許在圖形用戶界面中使用IP內核并以簡便的方式配置IP參數。

非網管以太網交換機IP核的主要功能:

  • 即插即用無需配置
  • 高性能實現端口之間的全交叉矩陣以實現最大吞吐量
  • 快速由于SoC-e專有的MAC地址匹配機制,大大縮短了延遲時間
  • 高效:經過優化,僅需很少的邏輯資源即可在低成本FPGA器件上實現
  • 靈活完全可擴展且可配置,以獲得最佳的功能-尺寸平衡。以下參數設計員可用:
    • 端口數量:可配置的3至16個以太網端口
    • 緩沖區隊列長度
    • IEEE透明時鐘功能
  • 自動:MAC地址學習和老化(默認情況下,存儲容量為2048個MAC地址)。

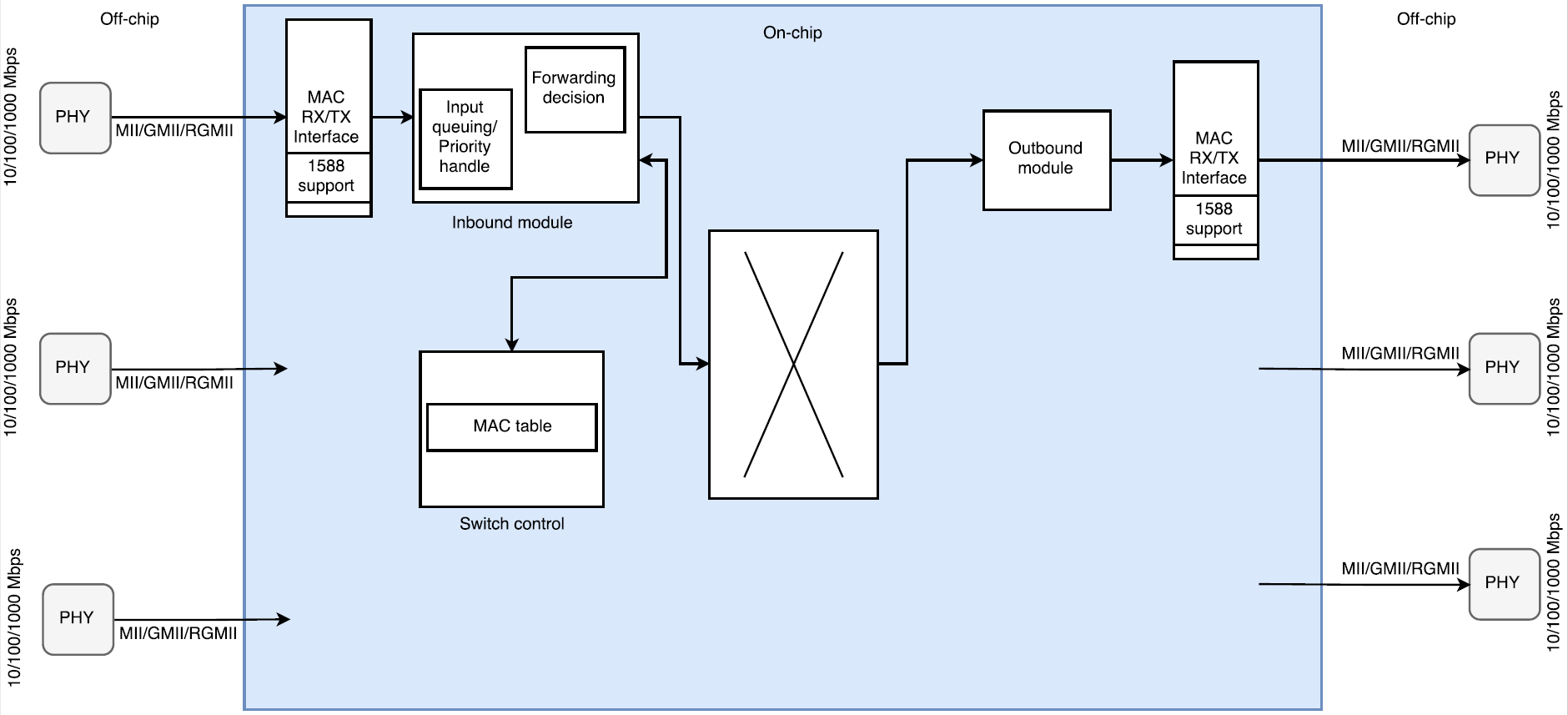

非網管以太網交換機IP核框圖





通過利用新的Xilinx Vivado工具,可以將UES 輕松集成到您的FPGA設計中,該工具允許在圖形用戶界面中使用IP內核并以簡便的方式配置IP參數。

參考設計支持的板:

  • SoC-e SMARTzynq brick(推薦)
  • 對于其他Xilinx/Avnet/SoC-e/板,我們可以提供限時IP內核進行評估。



欲了解更多信息,請聯系我們:info@hkaco.com
