IRIGtimeM: IRIG-B主站IP核 |
 |
|
IRIGtimeM 在FPGA器件上實現兼容IRIG 200-04的時間同步主站。該IRIG-B主站IP旨在支持所有IRIG-B編碼表達式以及DCLS和AM調制，以提供最大的靈活性。
此IRIG-B主站IP每秒生成IRIG-B幀，包括必選和可選的時間信息（秒、分鐘、小時、天、年、控制功能和連續二進制秒數），具體取決于配置上所選擇的IRIG-B時間代碼。該IP被設計為提供自主操作，需要盡可能少的配置。
以下Xilinx FPGA系列支持IRIG timeM：
- 6系列（Spartan，Virtex）
- 7系列（Zynq，Spartan，Artix，Kintex，Virtex）
- Ultrascale（Kintex，Virtex）
- Ultrascale +（Zynq MPSoC，Kintex，Virtex）
|
|
用于Xilinx Vivado工具的網管以太網交換機IP內核 |

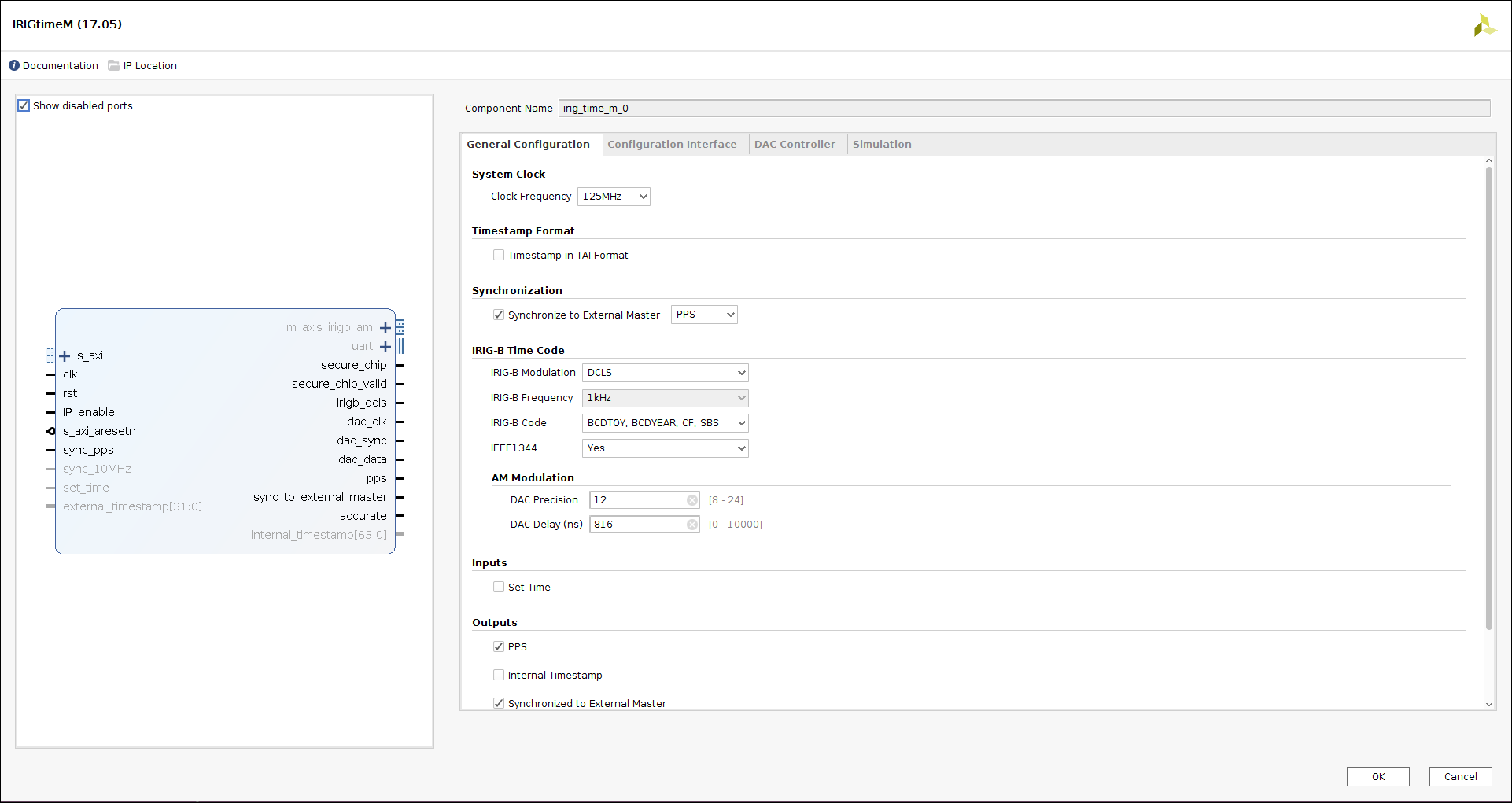

通過利用新的Xilinx Vivado工具，可以輕松地將其集成到你的FPGA設計中，該工具允許在圖形用戶界面中使用IP內核，并以簡便的方式配置IP參數。
IRIGtimeM 主要特點：
- 符合IRIG 200-04的時間同步主站
- 支持DCLS和AM調制
- 支持所有IRIG-B編碼表達式，包括年份信息、控制功能和直線二進制秒
- 輸出類型（IRIG-B時間碼）可在實施前和運行中配置
- 精確的IRIG-B輸出，以提供納秒級精度
- IP初始設置的32位時間戳輸入
- 定期脈沖輸出用于測試

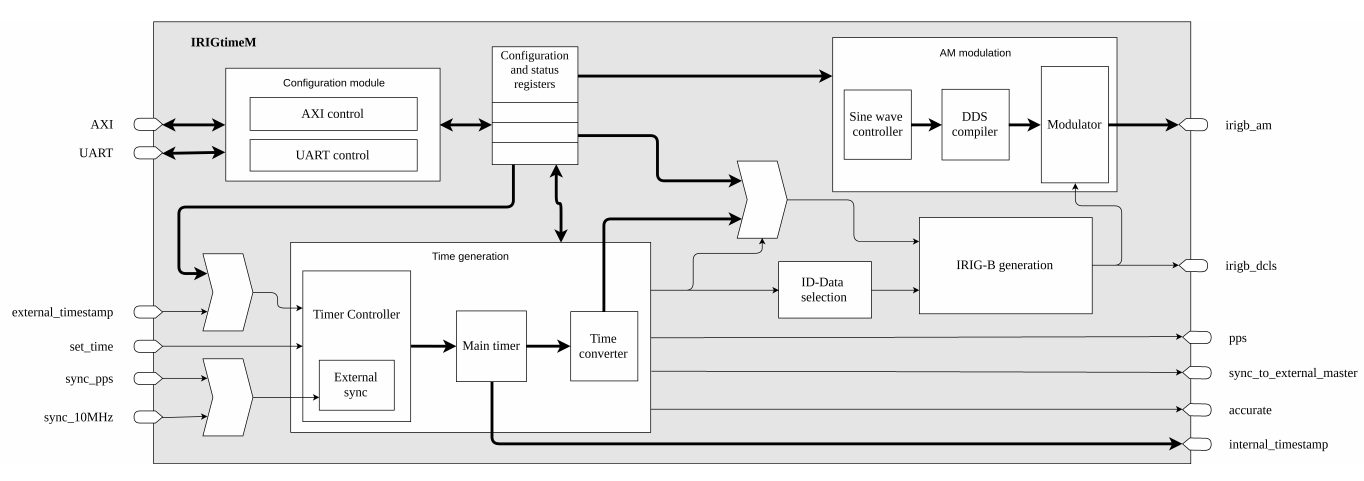

IRIGtimeM IP內核框圖如下圖所示：
參考設計支持的板：
- SoC-e SMARTzynq brick（推薦）
- 對于其他Xilinx/Avnet/SoC-e板，我們可以提供限時IP內核進行評估。
欲了解更多信息，請聯系我們：info@hkaco.com。 |
|
|
| |
|
|
| |
