介紹

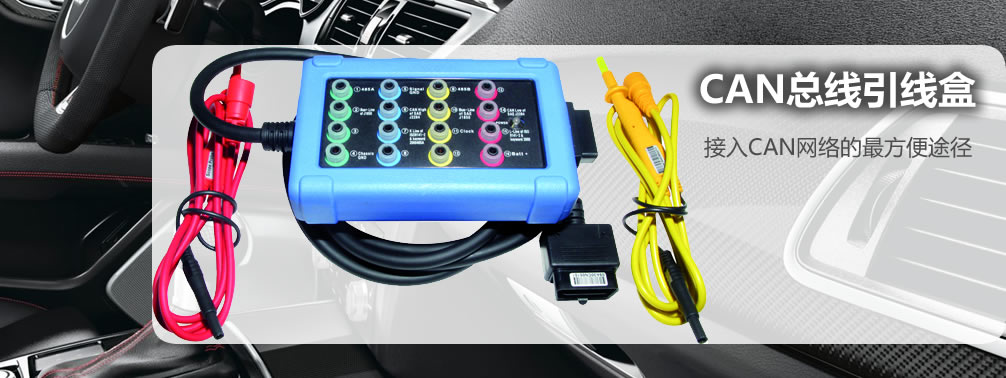

CAN引線盒也叫CAN測試盒，用它可輕松連接汽車上16管腳診斷插座。根據車輛配置，你可以用它檢查電源、地極和CAN總線信號質量。用附帶的測試導線，你可把PicoScope汽車示波器連接到CAN引線盒，監測存在的任何信號，例如CAN高和CAN低信號。
CAN連接車輛的OBDII / EOBD插座，讓你輕松診斷電路故障。
- 輕松檢查電源和地極電路
- 確定通訊鏈接協議
- 連接示波器，捕獲信號和采集信號波形數據
工作原理

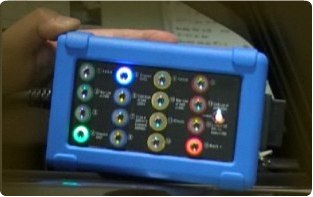

CAN測試盒使用編號的背光LED燈來指示診斷連接器相應的插腳有信號數據。閃爍的LED燈指示信號被拉高/低。
連接CAN測試盒到您的Pico示波器或其它適當?shù)氖静ㄆ鳎梢宰屇O(jiān)測到現時使用的任何信號，如CAN高和低信號。CAN測試盒的插腳接口可與標準的4mm公接頭連接。
CAN測試盒配有一條2.5米的線纜，所以您可以遠離診斷連接器在一個方便的位置工作；另有一個額外的轉接連接頭，可讓您接上示波器的同時也連接上解碼器。該測試盒由診斷連接器供電，所以不需要電池或電源適配器。 |
LED燈指示如下信號：
- LED 1/9 - 485A/485B (廠家專用信息)
- LED 2/10 - Bus+ Line J1850/Bus- Line J1850
- LED 3/8/12/13 – 未來升級
- LED 4 – 底盤接地(接地)
- LED 5 – 信號接地(信號)
- LED 6/14 - SAE J2284的CAN High / SAE J2284的CAN Low
- LED 7/15 - ISO9141-2和keyword 2000485A的 K Line / ISO9141-2和keyword 2000的L Line
- LED 11 – 時鐘
- LED 16 – 蓄電池+ (電壓供應)
|
