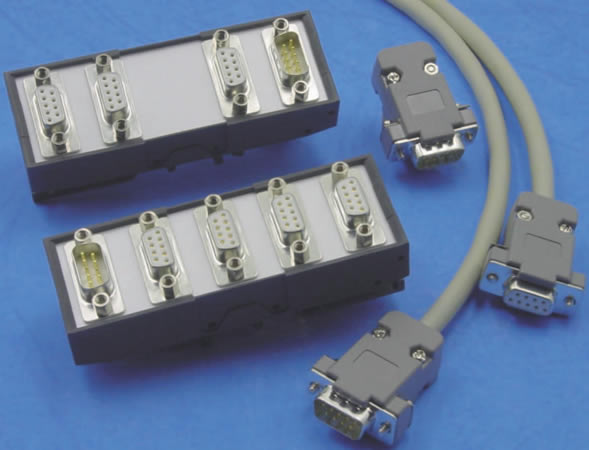

CAN電纜
CAN電纜含連接器符合CiA Draft Physical Layer (DS 102-1)用于連接CAN節點，并且包含每個公和母連接器D-Sub 9。
我們只使用高質量連接器和最少200次循環的插接可靠性。CAN電纜的長度從20cm至10m可選。
CAN總線T形連接器
CAN總線T形連接器用于連接CAN節點到CAN總線，符合CiA Draft Physical Layer (DS 102-1)。它們包含每個公和
母連接器D-Sub 9用于總線線路連接和母連接器D-Sub 9用于每個CAN節點。
CAN終端插頭
利用CAN終端插頭，總線終端可用D-Sub 9連接器實現，連接器符合CiA (DS 102-1)。
特點
- 高級連接器
- D-Sub 9母連接器，D-Sub 9公連接器
- 符合CiA (DS 102-1)
技術數據
CAN電纜
總線連接器分配表：
| 管腳 |
名稱 |
功能 |
| 2 |
CAN_L |
CAN數據線路 (顯性低) |
| 3 |
GND |
地 |
| 6 |
GND |
地 |
| 7 |
CAN_H |
CAN數據線路 (顯性高) |
| 8 |
ERROR |
錯誤信號（可選） |
| 9 |
Vcc |
供電電壓 |
極限值
| 參數 |
最大 |
單位 |
| 核心直徑管腳2、6、7、 8 |
0,2 |
mm2 |
| 核心直徑管腳3、9 |
0,4 |
mm2 |
| 額定電流管腳2、6、7、8 |
2 |
A |
| 額定電流管腳3、9 |
4 |
A |
| 工作電壓 |
300 |
V |
CAN T形連接器
公稱值
| 參數 |
最大 |
單位 |
| 額定電流管腳3 |
4 |
A |
| 額定電流管腳1、2、4、5、6、7、8、9 |
2 |
A |
|
CAN終端插頭
公稱值
| 參數 |
最大 |
單位 |
| 電阻 (公差 1%) |
124 |
Ω |
| 額定功率 (at 70 °C) |
0,6 |
W |
|
訂貨說明
| 貨名 |
貨號 |
| CAN-T2R |
12-80-001-20 |
| CAN-T3R |
12-80-002-20 |
| CAN-Abschluss-Stecker |
12-80-201-20 |
| CAN-Abschluss-Buchse |
12-80-201-20 |
| CAN-K20 |
12-80-101-20 |
| CAN-K30 |
12-80-102-20 |
| CAN-K50 |
12-80-103-20 |
| CAN-K100 |
12-80-104-20 |
| CAN-K200 |
12-80-105-20 |
| CAN-K500 |
12-80-106-20 |
| CAN-K1000 |
12-80-107-20 |
|
