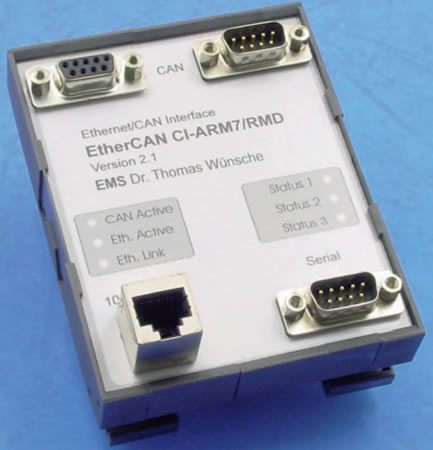

Ethernet/CAN網關EtherCAN CI在CAN網絡和Ethernet系統之間傳輸數據。作為一款帶有Ethernet接口的通用CAN接口，EtherCAN CI獨立于內部數據總線，因此可用于各種工作站 (PC、Mac、UNIX-workstation)。
特點
- Ethernet接入CAN總線
- CAN數據流過濾和緩存
- 微控制器Winbond W90N740CD with CAN-Controller NXP SJA1000
- 支持CAN協議2.0A和2.0B
- 串口用于配置設備
- 導軌安裝
- 開發包用于Windows 2000/XP/Vista/7/8 和 Linux
技術數據
布置和連接
EtherCAN CI包括CAN部分連接，使用D- Sub 9公和母插頭，管腳分配符合CiA DS-102標準。除了CAN信號，
該連接器還有EtherCAN CI的電源。
| 管腳 |
名稱 |
功能 |
| 2 |
CAN_L |
CAN數據線路 (顯性低) |
| 3, 6 |
GND |
地極 |
| 7 |
CAN_H |
CAN數據線路 (顯性高) |
| 9 |
Vcc |
電源 +24V |
|
極限值
| 參數 |
最小 |
最大 |
單位 |
| 存放溫度 |
-25 |
+70 |
°C |
| 工作溫度 |
0 |
+60 |
°C |
| 供電 |
-100 |
+35 |
V |
| 總線連接上的電壓 |
-30 |
+30 |
V |
|
名義值
| 參數 |
最小 |
常規 |
最大 |
單位 |
| 電流消耗 |
n.s. |
70 |
150 |
mA |
| 供電 |
10 |
24 |
30 |
V |
|
|
相關產品
???開發包嵌入式
???CAN開發包 (Windows/Linux)
???T型連接器和電纜
訂貨說明
| 貨名 |
貨號 |
| EtherCAN CI-ARM7/RMD -V. 2.1 |
12-20-307-20 |
| EtherCAN CI-ARM7/RMD - M4D - V. 2.1 |
12-20-308-20 |
|
