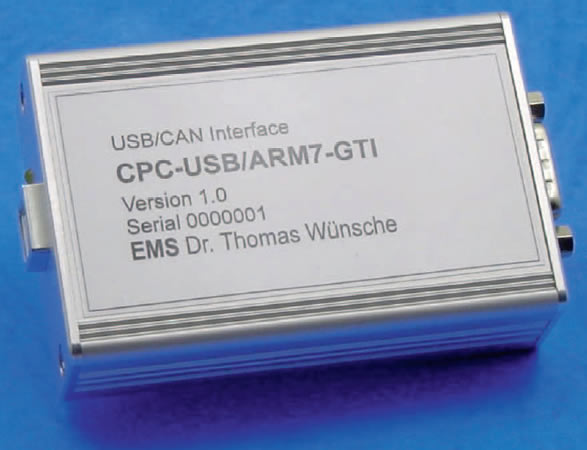

CPC-USB是一款USB轉CAN接口，具有緊湊和堅固的金屬外殼。因為小巧輕便又物美價廉，
因此CPC-USB特別適用于配置和分析CAN系統。
特點
- 強大的32位微控制器含內部CAN控制器
- 支持CAN協議2.0A和2.0B
- 通過LED顯示USB通訊和CAN數據傳輸
- 通過USB全面提供
- 可選電氣隔離
- 可選低速收發器
- 通過USB固件刷寫
- 開發包用于Windows 2000/XP/Vista/7/8 和 Linux
技術數據
布置和連接
CPC-USB包括CAN部分連接，使用D- Sub 9公和母插頭，管腳分配符合CiA DS-102標準。除了CAN信號，
該連接器還有USB連接器。
| 管腳 |
名稱 |
功能 |
| 2 |
CAN_L |
CAN數據線路 (顯性低) |
| 3 |
GND |
地極 |
| 7 |
CAN_H |
CAN數據線路 (顯性高) |
極限值
| 參數 |
最小 |
最大 |
單位 |
| 存放溫度 |
-20 |
+80 |
°C |
| 工作溫度 |
0 |
+70 |
°C |
| 供電 |
0 |
+6 |
V |
| 總線連接上的電壓 |
-30 |
+30 |
V |
|
名義值
| 參數 |
最小 |
常規 |
最大 |
單位 |
| 電流消耗 |
n.s. |
n.s. |
500 |
mA |
| 供電 |
4,0 |
5,0 |
5,5 |
V |
|
|
相關產品
???CAN插卡PCI
???CAN插卡PCIExpress
???CAN開發包 (Windows/Linux)
訂貨說明
| 貨名 |
貨號 |
| CPC-USB/ARM7 |
10-08-200-20 |
| CPC-USB/ARM7-GTI |
10-08-201-20 |
| CPC-USB/ARM7 Version LS |
10-08-203-20 |
| CPC-USB/ARM-GTI Version LS |
10-08-204-20 |
|
