USB/CAN接口：CPC-USB/嵌入式

說明

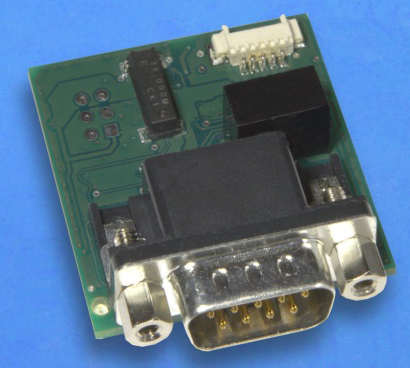

CPC-USB/嵌入式是一款CAN接口，應用于內部USB端口。它的緊湊外形使其特別適用于嵌入式電腦。它被直接安裝在SUB-D9外殼開放或者插槽面板上，用電纜連接主板內部USB接口的管腳連接器上。該USB轉CAN接口內置Cortex M3微控制器提供片上CAN和USB控制器。通過組合強大CPU和內部外設，可實現多種功能。該接口由USB供電，不需要單獨供電給CAN端。CPC-USB/嵌入式接口在CAN和USB之間有電氣隔離，并且工作溫度范圍擴大。它支持11-Bit 和 29-Bit CAN標識符。另外我們還提供附加的操作系統Windows和Linux的應用程序開發包。

主要特性

強大的Cortex M3微控制器和內部CAN控制器
擴大的工作溫度范圍
支持CAN協議2.0A和2.0B
USB供電
電氣隔離
固件可通過USB刷新
開發包有 Windows 2000/XP/Vista/7/8.x 和 Linux版本
支持 Linux socket CAN

技術數據

布置和連接

CPC-USB/嵌入式CAN接口包含CAN段連接于公插頭D-Sub 9，管腳分配符合CiA DS-102標準。另外，該CAN接口包含USB連接器，也供電給CPC-USB/嵌入式CAN接口。下表是CAN連接器的管腳分配：

管腳	名稱	功能
2	CAN_L	CAN數據線路（顯性低）
3	GND	地極
7	CAN_H	CAN數據線路（顯性高）

極限值

參數	最小	最大	單位
存放溫度	-40	+80	°C
工作溫度	-30	+70	°C
供電電壓	0	+6	V
總線連接上的電壓	-30	+30	V

標稱值

參數	最小	典型	最大	單位
電流消耗	-	100	500	mA
供電電壓	4,0	5,0	5,5	V

所有值，除非特別指明，都是指在5V供電和20°C環境溫度下。

發貨清單

CAN接口CPC-USB/嵌入式
USB連接電纜
用戶手冊
proCANtool CAN-Monitor for operating systems Windows 2000/XP/Vista/7/8.x 軟件

訂貨說明

CPC-USB/embedded

10-08-241-20
