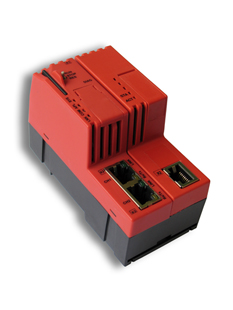

交換機：netSWITCH

NS-S3-1NRT

用于SERCOS III的以太網交換機netSWITCH

SERCOS III實時以太網系統提供了用于控制和同步驅動器的精確時間抖動數據傳輸。相應地，基于一種時間槽的方法，任何數量的以太網報文都可以在所謂的NRT（Non-Real-Time，非實時）通道上傳輸。必須要有個緩沖機制，將這些NRT報文再轉發到標準的以太網網絡。以太網交換機netSWITCH就提供了這種緩沖機制，使報文能在SERCOS III網絡和標準的以太網網絡之間傳輸。除了用于SERCOS III的2個以太網端口外，根據型號的不同，還有1個或4個以太網端口用于連接筆記本電腦或其它以太網設備。

在SERCOS III網絡中，NRT通道的SERCOS III報文和以太網報文通過netSWITCH進行轉發。這里，NRT通道的以太網報文被轉發到netSWITCH的標準以太網端口，netSWITCH的NRT端口接收到的以太網報文被插入到SERCOS III網絡的NRT通道中。

netSWITCH轉發SERCOS III報文的吞吐時間是600ns。NRT報文按照“存儲－轉發”的原則進行處理。

配置

在配置方面，必須設置SERCOS III的NRT通道的時間槽（起始時間t6和結束時間t7），這通過使用web瀏覽器很容易就能進行配置。

狀態和診斷

netSWITCH的LED指示了netSWITCH的通訊控制和設備狀態，更多的狀態和診斷信息可以通過使用web瀏覽器來讀取。

優點

將SERCOS III與標準以太網相連
通過web接口進行配置和狀態讀取
用于IP報文的64KB緩沖區

產品		NS-S3-1NRT
描述		用于SERCOS III的以太網交換機netSWITCH


數據傳輸		轉發
SERCOS III接口
控制器		netX 500
波特率		100 MBit/sec
接口		100BASE-TX
插塞接頭		2個RJ45接口
以太網接口
控制器		netX 500
傳輸速率		10/100 MBit/s
接口		10 Base-T, 100 Base-TX
連接器		1個RJ45接口
診斷接口		通過以太網
顯示		ACT LINK SYS
幀內存		64 KByte
操作電壓		18 - 30 V / 24V時120 mA
配置		使用web瀏覽器
插塞接頭		Mini COMBICON 2-pole
操作溫度		0 °C ... 50 °C
尺寸（L x W x H）		100 x 52 x 70 mm
重量		150 g
CE認證		是的
噪聲輻射		CISPR 11 Classe A CISPR 11 Classe A
防噪聲		EN 61131-2: 2003
