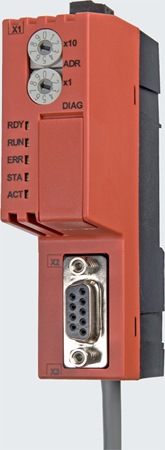

NT 30-DPS-RS4\D9M
串口轉PROFIBUS-DP從站網關，RS422/485接口，
非隔離，DSub 9針公接頭
 信息
現場總線Master-LINK接口是用于連接一個從站現場設備到netTAP網關。外殼前端的串行接口一般總是RS-232 / 422 / 485，也總是由配置工具設置。串行接口的類型作為產品的一個參數必須明確。
連接電纜
已經提供，且已連接到netTAP的接口。用于RS 232或RS 422/485的串行連接電纜可通過其不同的顏色區分，也提供未接連接器的多股芯線。如果需要，對于簡單的安裝，Sub-D9連接可以很好支持簡單的串行連接。
客戶定制線纜模式
可以按照客戶特定的需要進行生產。請聯系我們的銷售部門。
優點
- 空間要求很小
- 易于安裝和配置
- 各種協議轉換
- 客戶特定的連接技術
- 可變的配置內存
- 額外的啟動和診斷接口
| 產品
|
| NT 30-DPS-RS4\D9M |
| 描述 |
|
串口到PROFIBUS-DP從站網關，RS422/485接口，非隔離，DSub 9針公接頭 |
| |
| |
| 前端連接器 |
|
PROFIBUS從站 |
| 串口 |
|
RS-422/485 非隔離 |
| 電纜連接器 |
|
串口 |
| 連接器 |
|
Sub-D9 公 |
| PROFIBUS接口 |
|
|
| 可訪問 |
|
循環 過程數據 |
| 數據連接 |
|
數據交換 |
| 傳輸速率 |
|
最多12MBaud |
| 診斷接口 |
|
|
| 連接器 |
|
串口，RS232C非隔離 |
| LED顯示 |
|
設備狀態，通訊狀態 |
| 外部工作電壓 |
|
18 .. 30 VDC/100mA |
| 操作溫度 |
|
0 °C - 50 °C |
| 尺寸（L x W x H） |
|
65×25×100 mm |
| 安全等級 |
|
IP20 |
| 安裝 |
|
top-hat導軌 DIN EN 60715 |
| EMC |
|
防噪聲EN 61000-6-2
噪聲輻射EN 55011 Kl. B |
|
|
