• 32個雙向I / O引腳（可支持16張卡菊花鏈式連接，總共512個引腳）
• 3 MB或12 MB的板載內存
• 外部和可編程的內部時鐘頻率從5 Hz到50 MHz
• 動態控制定序器支持UUT同步的分支，循環，子程序和高級功能
• 多個I / O選項包括TTL，PECL，LVDS和可編程電平
• 包括用于生成，編輯，捕獲和比較復雜數字模式的圖形矢量開發環境（DIOEasy）

概述

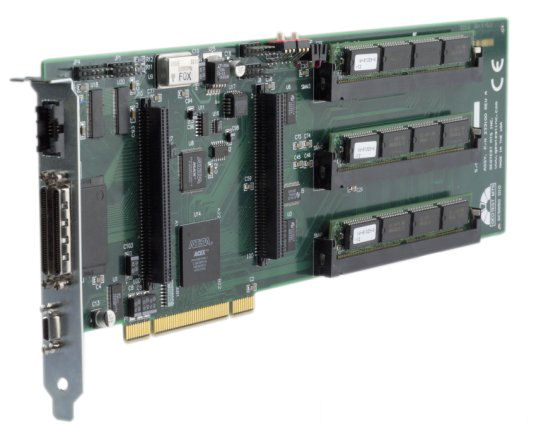

GC5050時一款高速動態數字I/O卡，提供了大功能測試系統中所需求的IO產品相當?shù)娜抗δ堋Ｔ摽ㄅcGX5050有著相同的結構，但是GX5050是PXI卡（6U），GC5050是PCI卡，兩者都能夠在RUN模式下獨立于主機運行。

GC5050提供了實時數字激勵和獲取，每個板卡具有32個引腳。最多可以達到512個引腳，以菊花鏈式將16張卡連接在儀器中。每張卡的32個引腳可以以8個為一組，分為4組，進行每組的輸入輸出方向配置。定序器，外部源或者兩者并用可以對引腳組方向進行更改。同時系統自帶16位外部總線，用于外部時間的觸發和同步。

時鐘和選通信號通過菊花鏈帶狀電纜分配到各張卡上，這些信號可以在內部或外部產生。 外部控制信號允許與被測單元（UUT）完全同步，并將測試的初始化部分最小化。

算法測序儀技術（AST?）

創新的，最先進的算法序列器允許用戶創建循環和分支來操縱輸出向量。 所有定序器命令都可以使用外部事件總線進行調節，并且可以使用Windows?API命令或腳本語言使用圖形向量編輯器進行編程。 這使得GX5050能夠以最大測試速率無限期地生成測試向量。 內部和外部觸發和暫停命令有多種模式。

板載內存

板載內存可配置為3 MB或12 MB，用戶可升級。提供單獨的存儲器用于輸出數據，響應數據和測試步驟排序命令。 用于響應數據的單獨存儲器使應用程序可以獨立于雙向模式讀取UUT引腳上的活動。 這是大多數高速數字I/O儀器中缺少的一個重要特征。

兼容性

GC5050可在任何6U PXI插槽中工作，提供3.3 V和5 V電源，并與Marvin測試解決方案GT50和GT25測試矢量兼容。 此外，可以使用獨特的在系統編程前面板升級固件。

I/O 模塊

GC5050提供多種I/O模塊，輸入和輸出電平滿足任何數字測試應用的要求，包括TTL，PECL，ECL，可編程電平，LVDS和定制模塊。由于類型較多，須在訂購GX5050時指定I / O模塊類型和內存大小。

配置

GC5050可在設置為主機或者從機。主機提供時間信號，最多只會支持15個從機。

軟件

該板提供了GTDIO / DIOEasy，一個軟件包，包括矢量編輯，虛擬儀器面板和32/64位DLL驅動程序庫和文檔。 虛擬面板可用于從顯示儀器當前設置和狀態的窗口交互式編程和控制儀器。 此外，提供了界面文件，以支持訪問編程工具和語言，如ATEasy，LabView，C / C ++，Microsoft VisualBasic?，Delphi和Pascal。 在線幫助文件和PDF用戶指南提供了包含安裝，使用和編程板的說明。

應用

• 自動測試設備（ATE）
• 高速功能數字測試
• 矢量獲取
• 混合和數字設備測試
• 內存測試
• 事件順序器，邏輯模式捕獲
