• 每引腳方向控制，50MHz動態數字儀器
• 高性能針腳電子設計，每針可編程
• 雙通道驅動/感測，可編程負載和PMU
• 驅動/感測電壓范圍較大：-14V 至 +25V
• 32個雙向IO引腳，最大支持512引腳
• 每通道512K存儲空間
• 動態控制的定序器支持分支，循環和子程序

概述

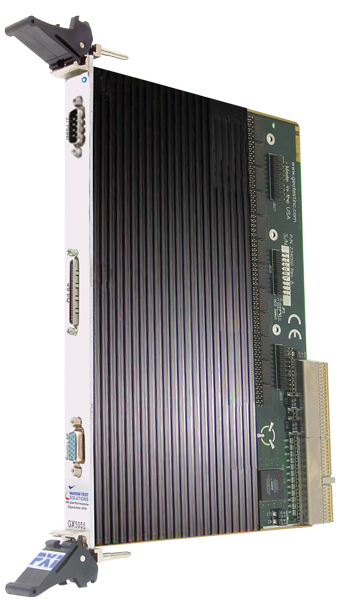

GX5055代表了基于PXI的數字儀表的高性能和功能。在經過驗證的GX5050架構的基礎上，GX5055還提供高性能引腳電子器件和增強型時序發生器，采用緊湊型6U PXI外形尺寸。

每個卡可以作為獨立的數字子系統，或者如果需要，可以互連多個卡，提供單個域，并支持多達512個雙向通道。

每個數字通道可以單獨編程為驅動高，驅動低，感測高，感測低和負載值（具有換向電壓電平） - 為多個UUT創建測試程序和固定裝置時為用戶提供完全的靈活性。 此外，每個通道提供參數測量單元（PMU），為用戶提供測量每個UUT節點的直流特性的能力。

GX5055為32個引腳提供實時數字刺激和捕獲功能。 每個引腳可以在每個周期的基礎上配置為輸入或輸出。 支持六種驅動器數據格式：NR，R1，R0，RZ，RC，CC - 提供靈活性，可以創建各種總線周期和波形來測試板和盒級產品。

參數測量單元（PMU）

GX5055的每個數字通道都包含用于測量UUT直流特性的PMU。 PMU可以在強制電壓/測量電流或強制電流/測量電壓模式下工作。

算法定序器技術（AST）

創新的，最先進的算法序列器允許用戶創建循環和分支來操縱輸出向量。 所有定序器命令都可用，并且可以使用Windows?API命令或腳本語言使用圖形矢量編輯器進行編程。 定序器允許用戶無限期地以最大測試速率生成測試向量。 內部和外部觸發和暫停命令有多種模式。

板載內存

GX5055包括5組512 k x 32內存，支持每個通道的驅動，感應，方向，控制和數據有效功能。

兼容性

GX5055可以支持任何6U PXI機箱，支持20 cfm /插槽的空氣流量。 引腳電子設備的電源需要使用外部電源，或者GX5055可以與專為GX5055設計的Marvin測試解決方案GX7005A PXI機箱一起使用，并包含必要的引腳電子電源。 可選地，對于低電壓應用，GX5055可以與GX7100A機箱和GX7400A用戶電源一起使用。 此配置最多支持三個GX5055卡。

編程和軟件

該板提供了GTDIO / DIOEasy，一個軟件包，包括矢量編輯，虛擬儀器面板和32/64位DLL驅動程序庫和文檔。 虛擬面板可用于從顯示儀器當前設置和狀態的窗口交互式編程和控制儀器。 此外，提供了界面文件，以支持訪問編程工具和語言，如ATEasy，LabView，C / C ++，Microsoft VisualBasic?，Delphi和Pascal。 在線幫助文件和PDF用戶指南提供了包含安裝，使用和編程板的說明。

DtifEasy可用于GX5055。 DtifEasy提供了一個完整的LASAR后處理器和測試執行環境，用于后處理和執行LASAR生成的.tap文件。

應用

• 自動測試設備（ATE）
• 高速功能數字測試
• 矢量獲取
• 混合和數字設備測試
• 內存測試
• LRU和SRU測試
