• 64個雙向轉換通道或128個數字I/O通道
• 通道可通過編程設置為轉換模式或者軟件控制的靜態IO模式
• 可通過軟件獨立控制每個TTL和差分輸出接口
• 與NI PXI 78811R DAQ FPGA模塊兼容

概述

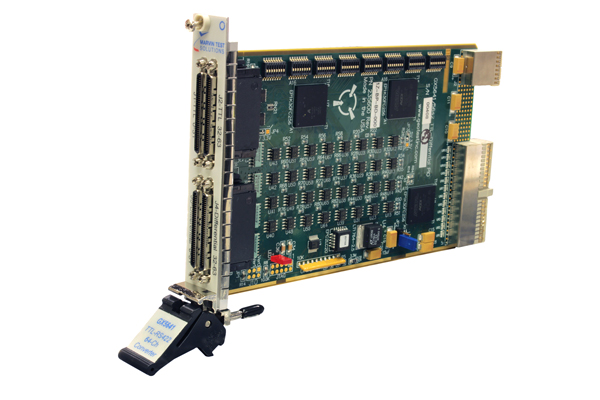

GX5641是3U PXI儀器板卡，可以用于數據獲取，過程控制，自動測試設備（ATE），功能測試，和工廠自動化應用。板卡包括64個雙向TTL差分I/O通道。每個通道具有兩個接口（TTL和差分），且可單獨配置為轉換或靜態I / O的模式運行。

GX5641能夠支持128個獨立數字輸入或輸出，64 TTL以及64個轉換通道。GX5641的每個通道可以單獨編程為轉換模式或者靜態模式。轉換方向默認值可以通過配置板載交換機進行設置。根據所選模式，GX5641的通道可以預定義為將TTL轉換為差分，反之亦然。

特征

GX5641的每通道可以單獨通過軟件控制進行單獨設置，具有兩種模式：轉換模式和靜態I/O模式。

在靜態I/O模式下，GX5641支持128通道獨立數字輸入或輸出：64TTL和64個差分接口。每個接口的方向可以在軟件控制的情況下單獨設置，以便實現輸入或者輸出。例如：通道1差分端口輸出和TTL端口輸入。

在轉換模式下，GX5641支持64個獨立通道，每個通道可以通過編程將TTL轉化為差分電平或者倒過來。并且，可以隨時加載每個通道的預定義DIP開關轉換方向，覆蓋當前設置（預定義默認值）。

在兩種模式下，TTL和差分信號可被監視。上電時，所有64通道輸出都被禁止。GX5641為每個差分I / O信號提供100Ω終端。

GX5641還可以配置為獨立模塊，無需軟件控制。 當以獨立模式配置時，模塊僅在轉換模式下工作，并且根據默認方向開關設置，每個通道的方向設置為上電。

編程與軟件

該板卡提供GXPIO庫，包含虛擬儀器面板，Windows32/64位DLL驅動程序庫和文檔。虛擬面板可用于交互式編程，控制窗口顯示的儀器，并顯示儀器的當前設置和狀態。此外，提供了界面文件以支持訪問編程工具和語言，如ATEasy、LabVIEW、LabVIEW/Real-Time、C/C++、Microsoft Visual Basic?、Delphi和Pascal。在線幫助文檔和PDF用戶指南包含安裝、使用和板卡編程的使用說明文檔。

一個獨立的軟件開發包-GtLinux-支持Linux32/64位運行系統。

應用

• ATE系統和功能測試
• 數據獲取
• 過程控制
• 工廠自動化
