Pickering首頁 > 全部產品 > PXI開關系列 > 多路復用器開關模塊 > 低密度

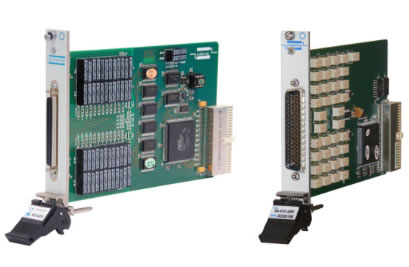

PXI 低密度多路復用器開關模塊

工廠配置，有不同行尺寸和刀數
低熱量EMF版本
釕合金簧片繼電器或機電繼電器
功率和感知的版本適用于功率分配和調節電路
內核、VISA和IVI支持PXI環境和內核和IVI支持LXI環境

特別適用于要求少量通道和刀數的應用

Pickering的系列低密度開關模塊特別適用于要求少量通道和刀數的應用項目。所有模塊都基于高質量釕合金簧片繼電器，開關可達150V、1.2安培、20W最大功率或者高質量機電繼電器（EMR），開關可達300V、2A、60W最大功率。

該系列包括低熱量補償，其特別適用于連接熱電偶和其它要求觸點采用低偏置錯誤和要求一致性接觸性能的傳感器。

我還為這些模塊提供齊全的電纜和連接器附件，以保證你能夠快速和成功地集成你的系統。我們用3年產品保修全力支持你。

PXI Low Density Multiplexer Switch Modules

3年保修

選型表

低密度
類型	電流	開關類型	電壓	行數	配置	PXI插槽	貨號
1 刀	1 安培 (1.2A)	簧片繼電器	150VDC 100VAC	1	48:1	1	40-632-021-48/1
				1	64:1		40-630-022-64/1
				2	24:1		40-632-021-D/24/1
				2	32:1		40-630-022-D/32/1
	2 安培	EMR	300VDC 250VAC	1	32:1		40-635-101
				1	64:1		40-635-001
				2	16:1		40-635-105
				2	32:1		40-635-005
				4	8:1		40-635-108
				4	16:1		40-635-008
			110VDC 250VAC	1	64:1		40-657-001-1/64/1
				2	32:1		40-657-001-2/32/1
				4	16:1		40-657-001-4/16/1
				8	8:1		40-657-001-8/8/1
2 刀	0.5 安培 (1A)	簧片繼電器(低熱量)?	100V	1	23:1	1	40-620-022
	1 安培 (1.2A)	簧片繼電器	150VDC 100VAC	1	24:1	1	40-632-021-24/2
				1	32:1		40-630-022-32/2
				2	16:1		40-630-022-D/16/2
	1 安培 (2A/1.2A)	簧片繼電器	200VDC 240VAC	2 (功率 + 感知)	18:1	1	40-658-002
	2 安培	EMR	125VDC 220VAC	1	38:1	1	40-656-001
			220VAC 125VDC	7	4:1	1	40-655-002
			300VAC 250VDC	1	16:1	1	40-635-102
				1	32:1		40-635-002
				2	8:1		40-635-106
				2	16:1		40-635-006
				4	4:1		40-635-109
				4	8:1		40-635-009
				8	8:1		40-659-102
4 刀	1 安培 (1.2A)	簧片繼電器	150VDC 100VAC	1	16:1	1	40-630-022-16/4
	2 安培	EMR	300VDC 250VAC	1	8:1		40-635-103
				1	16:1		40-635-003
				2	4:1		40-635-107
				2	8:1		40-635-007
8 刀	2 安培	EMR	300VDC 250VAC	1	4:1	1	40-635-104
8 刀	2 安培	EMR	300VDC 250VAC	1	8:1	1	40-635-004

產品系列
38通道2安培板卡貨號 40-656-002 可選升級版本 - 見 40-656-001	PXI 2安培多路復用器, 單32-通道1-刀貨號 40-635-101 2安培模塊有9個標準配置和9 個半-密度配置。	PXI 2安培多路復用器, 單16-通道2-刀貨號 40-635-102 2安培模塊有9個標準配置和 9個半-密度配置。	PXI 2安培多路復用器, 單8-通道4-刀貨號 40-635-103 2安培模塊有9個標準配置和 9個半-密度配置。
PXI 2安培多路復用器, 單4-通道8-刀貨號 40-635-104 2安培模塊有9個標準配置和 9個半-密度配置。	PXI 2安培多路復用器, 雙16-通道1-刀貨號 40-635-105 2安培模塊有9個標準配置和 9個半-密度配置。	PXI 2安培多路復用器, 雙8-通道2-刀貨號 40-635-106 2安培模塊有9個標準配置和9 個半-密度配置。	PXI 2安培多路復用器, 雙4-通道4-刀貨號 40-635-107 2安培模塊有9個標準配置和 9個半-密度配置。
PXI 2安培多路復用器, 四個8-通道1-刀貨號 40-635-108 2安培模塊有9個標準配置和 9個半-密度配置。	PXI 2安培多路復用器, 四個4-通道2-刀貨號 40-635-109 2安培模塊有9個標準配置和 9個半-密度配置。	PXI 單48通道1刀貨號 40-632-021-48/1 通用模塊 - 典型應用包括在ATE中信號路由和數據采集系統。	PXI 雙24通道1刀貨號 40-632-021-D/24/1 通用模塊具有全系列開關配置。典型應用包括在ATE中信號路由和數據采集系統。
PXI 單24通道2刀貨號 40-632-021-24/2 通用模塊具有全系列開關配置。典型應用包括在ATE中信號路由和數據采集系統。	PXI 2安培多路復用器, 單64-通道1-刀貨號 40-635-001 2安培模塊有9個標準配置和 9個半-密度配置。	PXI 2安培多路復用器, 單32-通道2-刀貨號 40-635-002 2安培模塊有9個標準配置和 9個半-密度配置。	PXI 2安培多路復用器, 單16-通道4-刀貨號 40-635-003 2安培模塊有9個標準配置和 9個半-密度配置。
PXI 2安培多路復用器, 單8-通道8-刀貨號 40-635-004 2安培模塊有9個標準配置和 9個半-密度配置。	PXI 2安培多路復用器, 雙32-通道1-刀貨號 40-635-005 2安培模塊有9個標準配置和 9個半-密度配置。	PXI 2安培多路復用器, 雙16-通道2-刀貨號 40-635-006 2安培模塊有9個標準配置和 9個半-密度配置。	PXI 2安培多路復用器, 雙8-通道4-刀貨號 40-635-007 2安培模塊有9個標準配置和 9個半-密度配置。
PXI 2安培多路復用器, 四個16-通道1-刀貨號 40-635-008 2安培模塊有9個標準配置和 9個半-密度配置。	PXI 2安培多路復用器, 四個8-通道2-刀貨號 40-635-009 2安培模塊有9個標準配置和 9個半-密度配置。	PXI單16通道4刀貨號 40-630-022-16/4 通用模塊具有全系列開關配置。典型應用包括在ATE中信號路由和數據采集系統。	PXI 單32通道2刀貨號 40-630-022-32/2 通用模塊具有全系列開關配置。典型應用包括在ATE中信號路由和數據采集系統。
PXI單64通道1刀貨號 40-630-022-64/1 通用模塊具有全系列開關配置。典型應用包括在ATE中信號路由和數據采集系統。	PXI雙16通道2刀貨號 40-630-022-D/16/2 通用模塊具有全系列開關配置。典型應用包括在ATE中信號路由和數據采集系統。	PXI雙32通道1刀貨號 40-630-022-D/32/1 通用模塊具有全系列開關配置。典型應用包括在ATE中信號路由和數據采集系統。	PXI23通道低熱量貨號 40-620-022 低熱量 Emf
PXI 7x4通道2-刀貨號 40-655-002 高密度用于電信應用。	PXI 2刀18路，2刀18路傳感器貨號 40-658-002 2刀18路功率分配組合第二個更低功率2-刀18-路于一個便捷的單槽PXI模塊內。	PXI 8行8通道2刀貨號 40-659-102 一個8行8通道模塊，2-刀開關。	PXI 5A, 1-行, 48-通道，包括隔離貨號 40-651-101 高密度功率模塊，適用于開關電感/電容負載可達5A at 250VAC。
PXI 38通道2安培板卡貨號 40-656-001 高密度適合電信應用。	PXI 4行16通道1刀貨號 40-657-001-4/16/1 高密度功率。	PXI 2行32通道1刀貨號 40-657-001-2/32/1 高密度功率。	PXI 8行8通道1刀貨號 40-657-001-8/8/1 高密度功率。
PXI單64通道1刀貨號 40-657-001-1/64/1 高密度功率。
