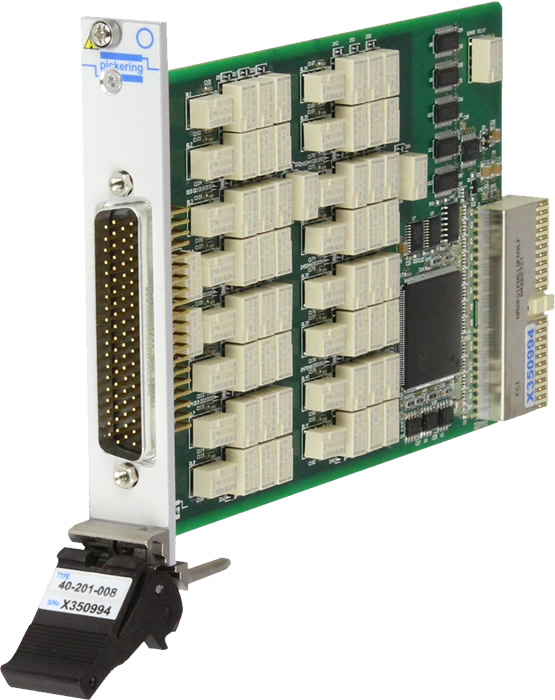

貨號 40-201-008

該款高帶寬差分PXI故障注入模塊專用于仿真常規故障，適用于高速2線通信接口例如以太網。該模塊支持4或8通道2線串行連接并且能夠用于仿真Ethernet AFDX、100BaseT 和 1000BaseT 接口上的故障。

任何導線都可設置成開路、作用于導線對兒之間的短路、或者對鄰近的導線對兒。可通過2個故障總線實現故障連接至4個外部信號中的一個，典型仿真連接至供電電壓或地極。

每個故障總線能夠承載2A，允許多個通道連接至相同故障狀況。另外，每個故障總線具有轉換繼電器，允許用戶連接備選的故障狀況到故障總線。

主要特點

• 故障注入在2線連接的4或8通道上
• 適用于以太網故障注入
• 符合1Gb Ethernet & AFDX

• 可控制的傳輸線路阻抗
• 簡便注入短路對兒、開路和電池/地極連接
• VISA、IVI 和 Kernel Drivers Supplied for Windows XP/Vista/7/8
• 支持 PXI 或 LXI 機箱
• 支持eBIRST開關系統測試工具
• 3-年保修

78-路 D-型母帶后殼

Cable Assy 78-路 D-型 F/F 1 米

Cable Assy 78-路 D-型 母/自由端 1m

78-路 D-型母引線DIN導軌

78-路 D-型連接器板

78-路 D-型 母直角 PCB
