CTrans OL可用作收發器，通過光纖在銅基片之間透明傳輸CAN信號。多項技術改進可通過光纖傳輸CAN信號而獲得，
例如高電壓保護性隔離和抗電磁干擾。
特點
- 通過光纖耦合CAN系統。
- 可用于PMMA和玻璃光纖，通過連接器或夾具連接
- 協議透明， CAN錯誤處理被保存
- 擴展的錯誤抑制
技術數據
布置和連接

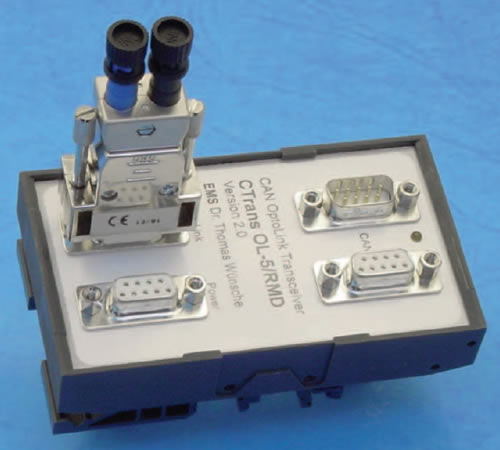

CTrans OL設備包含1個CAN段（標記為“CAN”），連接于D-Sub 9的公和母接頭上。
| 管腳 |
CAN接頭 |
電源接頭 |
功能 |
| 2 |
CAN_L |
n.s. |
CAN總線線路 (顯性低) |
| 3 |
GND |
GND |
地線 |
| 7 |
CAN_H |
n.s. |
CAN總線線路 (顯性高) |
| 9 |
Vcc |
Vcc |
電源 +24V |
極限值
| 參數 |
最小 |
最大 |
單位 |
| 存放溫度 |
-20 |
+80 |
°C |
| 工作溫度 |
0 |
+60 |
°C |
| 供電電壓 |
-100 |
+35 |
V |
| 總線連接上的電壓 |
-30 |
+30 |
V |
| 允許功率消耗 (at 60°C) |
n.s. |
2000 |
mW |
名義值
| 參數 |
最小 |
常規 |
最大 |
單位 |
| 電流消耗（待機運行） |
n.s. |
30 |
n.s. |
mA |
| 電流消耗 (250 kBits/s, 100% Buslast) |
n.s. |
40 |
n.s. |
mA |
| 供電電壓 |
10 |
24 |
30 |
V |
| 傳播延遲（每兩個設備） |
n.s. |
125 |
200 |
ns |
|
|
相關產品
???CAN LWL路由器
???CAN LWL路由器
???T型連接器和電纜
訂貨說明
| 貨名 |
貨號 |
| CTransOL-xx/P/RMD |
12-03-0..-20 |
| CTransOL-xx/ST/RMD |
12-03-1..-20 |
| CTransOL-xx/ST-3000/RMD |
12-03-2xx-20 |
| PMMA-Lichtwellenleiter |
12-80-301-20 |
|
