KUNBUS首頁 > 分析工具 > TAP Curious

已停產,查看替代方案

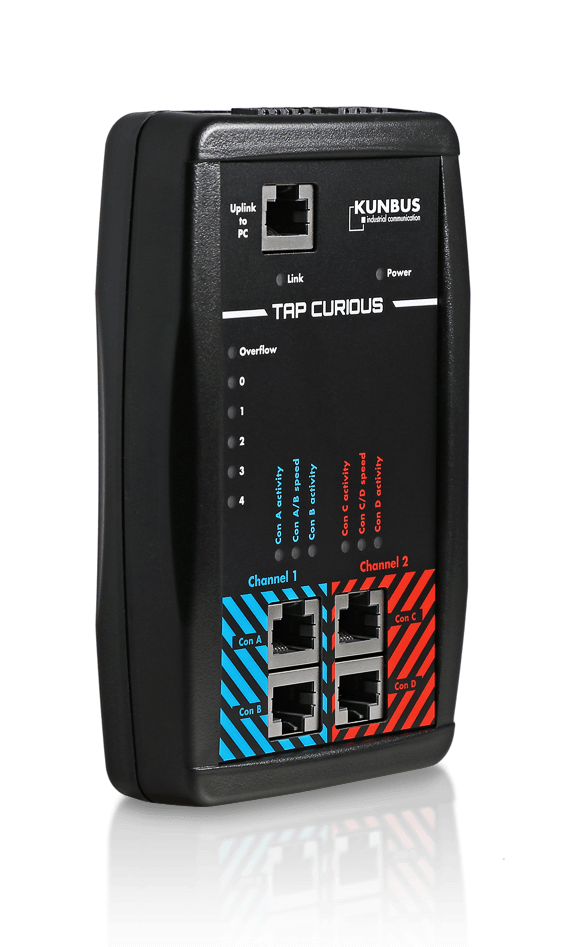

以太網分析儀 - TAP Curious



使以太網監測變容易

TAP Curious-用于監測、分析和診斷實時以太網的最佳工具。可以記錄延遲、抖動以及CRC故障并快速分析和糾正。

這款儀器通過探頭端口被集成到網絡中進行分析。TAP Curious在操作上體現完全順從性。這種特性保證了零延遲以及網絡不會被TAP Curious影響-數據通信可以被記錄而絕不會改變。由于TAP Curious具有1 ns的時間戳,具有非常精確的時序分析能力。觸發功能以及過濾器等功能有助于簡化網絡中的故障搜索。這款儀器以全雙工方式運作,這意味著可以在兩個方向上同時監視發送和接收功能。來自網絡的數據具有20字節的大小(包括時間戳),并通過現有的上行鏈路端口中繼傳輸到PC或筆記本電腦進行進一步分析。除此之外,一款可免費使用的Wireshark軟件可以用于分析數據,并可為其提供無故障連接的插件。

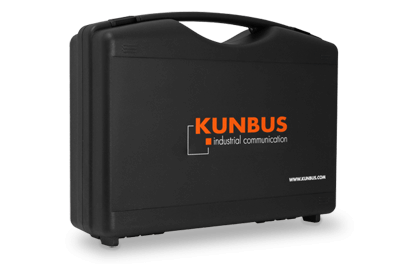

由于其緊湊耐用的塑料外殼,這款150克的設備不僅適用于實驗室的工作,還適用于現場的日常使用。 TAP Curious配有堅固的塑料外殼,可安全運輸。



TAP Curious小冊子



適用于所有以太網,包括:

PROFINET Organisation Ethernet/IP Organisation Sercos Organisation POWERLINK Organisation EtherCAT Organisation
Modbus Organisation PROFIBUS Organisation

觸發功能

在前端,TAP Curious 有一個用于數字輸入與輸出的4極插頭。它可以創建有用的觸發條件,例如專門縮小,查找和糾正零星發生的故障。

例如,一旦在協議中出現故障,發出警報的聲信號器就可以附加到數字輸出。 除了數字輸出外,還有5個可自由配置的LED可用于在設備上直觀顯示任何故障傳輸的發生。

例如,數字輸入確保可以在任何時間點開始記錄。




過濾器功能

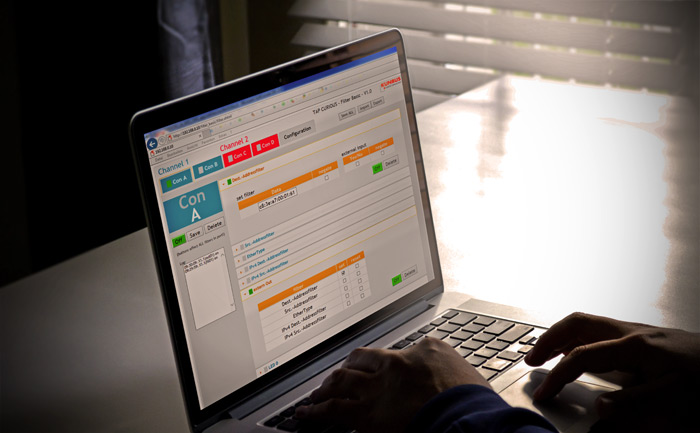

TAP Curious配備了廣泛的過濾功能,可以幫助特定搜索特定值,從而顯著減少要分析的數據量。 因此可以更迅速地發現網絡中發生的故障并消除。TAP Curious的過濾器功能可以通過TAP Curious的圖形,基于瀏覽器的用戶界面輕松快速地配置。 兩種模式可確保這款設備滿足初學者和專家的所有愿望。

容易操作

使用TAP Curious十分容易。一方面,設備通過兩個節點間的RJ45插座集成到網絡內進行分析。另一方面,TAP Curious通過Gbit接口連接到PC后筆記本電腦。然后,通過可免費使用的Wireshark軟件,讀取和評估收集到的數據包。提供的Wireshark插件可確保設備和軟件之間無故障連接。



除了可以通過安裝在兩個設備間的TAP Curious記錄網絡中的錯誤報文(見例子A),TAP Curious也可以用于具體分析網絡中發現的設備數據流(見例子B)。在這樣做時,TAP Curious會直接記錄要分析的設備之前和之后的數據幀。 這使得能夠測量設備的延遲和抖動,以及例如設備是否吞沒或分別偽造電報。

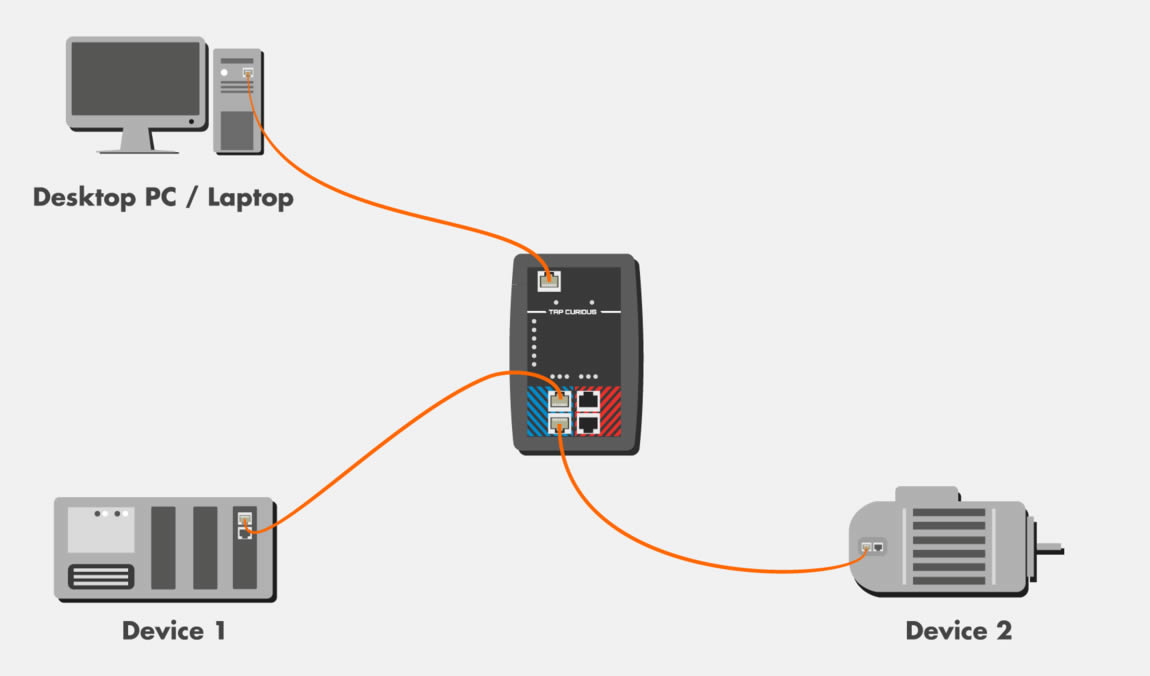

例子A:記錄設備1、2間的數據

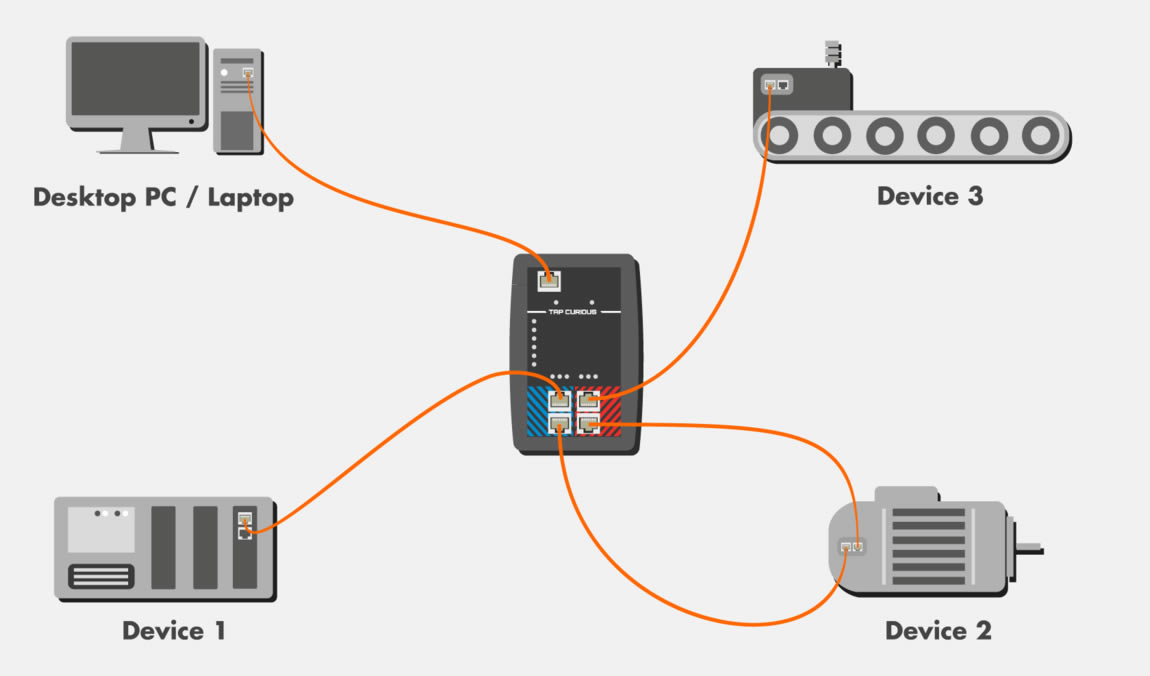

例子B:分析設備2的輸入和輸出幀

參數

大小(長×寬×高) 140×92×28mm
重量 約150g
電源 24VDC(+-20%)
工作溫度 0℃…+55℃
儲存溫度 -25℃…+85℃
濕度 95%(非冷凝)
IP級別 IP20
上行端口 1 x 1 GBit - RJ45插座
探頭端口 4 x 100 MBit - RJ45插座
通道/端口 2/4
延遲 ?0μs(零延遲)
分辨率時間戳 1 ns


發貨清單

  • TAP CURIOUS
  • 運輸外殼
  • 帶適配器的230 VDC電源插頭
  • 用于數字輸入和輸出的插頭
  • U盤上的操作說明,Wireshark插件和Web服務器文件
