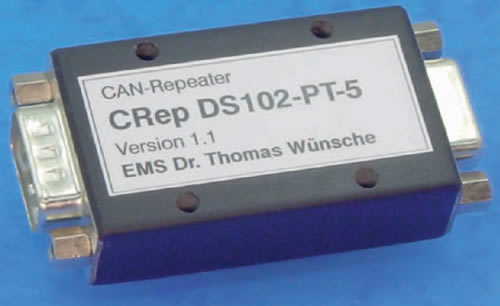

這款緊湊型CAN中繼器CRep以協議透明的途徑傳輸和放大CAN信號。兩個CAN連接就像單個物理CAN節點。
CRep允許靈活連線拓撲設計。可實現星形和樹形結構以及根須結構。
特點
- 傳播延遲短
- 小而堅固的結構，全部包裹在環氧樹脂內
- 螺釘安裝或者電纜管道內安裝
技術數據

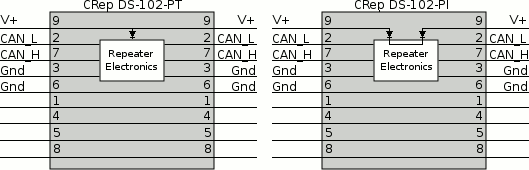

布置和連接
CRep DS 102設備包含2個CAN段，連接D- Sub 9的公和母插頭。
極限值
| 參數 |
最小 |
最大 |
單位 |
| 存放溫度 |
-20 |
+80 |
°C |
| 工作溫度 |
0 |
+60 |
°C |
| 供電電壓 |
-100 |
+16 |
V |
| 總線連接上的電壓 |
-30 |
+30 |
V |
| 地極電流 (管腳 3, 6) |
-2 |
+2 |
A |
| 信號線電流 (管腳 1, 4, 5, 8) |
-500 |
+500 |
mA |
| 允許功率消耗 (at 60°C) |
n.s. |
1000 |
mW |
|
名義值
| 參數 |
最小 |
常規 |
最大 |
單位 |
| 電流消耗（待機運行） |
n.s. |
68 |
n.s. |
mA |
| 電流消耗 (250 kBits/s, 100% Buslast) |
n.s. |
98 |
n.s. |
mA |
| 供電電壓 |
+7 |
n.s. |
+14 |
V |
| 傳播延遲 |
n.s. |
100 |
175 |
ns |
|
|
相關產品
???CAN/CAN網關
???CAN中繼器CRepOpto
???CAN中繼器CRep N
???CAN中繼器CRep-S8C
相關資料
CAN中繼器舉例
CAN中繼器網絡
CAN網關對中繼器
訂貨說明
| 貨名 |
貨號 |
| CRep DS-102-PT-xx |
12-00-0..-20 |
| CRep DS-102-PI-xx |
12-00-1..-20 |
|
