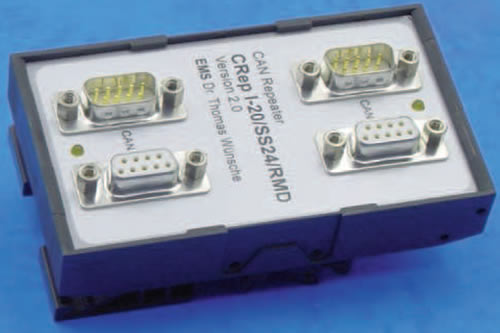

這款電氣隔離CAN中繼器CRep Opto以協議透明的途徑傳輸和放大CAN信號。兩個CAN連接就像單個物理CAN節點。
CRep Opto允許靈活連線拓撲設計。可實現星形和樹形結構以及根須結構。
特點
- CAN段之間電氣隔離
- 協議透明， CAN錯誤處理被保存
- 擴展的錯誤抑制，故障段隔離
- 寬供電電壓范圍
- 總成導軌安裝，DSub-9插頭連接
技術數據
布置和連接
CRep N設備包含2個CAN段，連接于D-Sub 9的公和母接頭上。
| 管腳 |
名稱 |
功能 |
| 2 |
CAN_L |
CAN總線線路 (顯性低) |
| 3 |
GND |
地線 |
| 7 |
CAN_H |
CAN總線線路 (顯性高) |
| 9 |
Vcc |
電源 +24V |
極限值
| 參數 |
最小 |
最大 |
單位 |
| 存放溫度 |
-20 |
+80 |
°C |
| 工作溫度 |
0 |
+60 |
°C |
| 供電電壓 |
-100 |
+35 |
V |
| 總線連接上的電壓 |
-30 |
+30 |
V |
| 允許功率消耗 (at 60°C) |
n.s. |
2000 |
mW |
名義值
| 參數 |
最小 |
常規 |
最大 |
單位 |
| 電流消耗（待機運行） |
n.s. |
30 |
n.s. |
mA |
| 電流消耗 (250 kBits/s, 100% Buslast) |
n.s. |
40 |
n.s. |
mA |
| 供電電壓 |
10 |
24 |
30 |
V |
| 傳播延遲 |
n.s. |
125 |
200 |
ns |
|
|
相關產品
???CAN/CAN網關
???CAN中繼器CRep DS 102
???CAN中繼器CRep N
???CAN中繼器CRep-S8C
訂貨說明
| 貨名 |
貨號 |
| CRep I-xx/DS24/RMD |
12-02-1..-20 |
| CRep I-xx/SS24/RMD |
12-02-2..-20 |
|
