這款總成導軌安裝式的CAN中繼器CRep N以協議透明的途徑傳輸和放大CAN信號。
CRep N允許靈活連線拓撲設計。可實現星形和樹形結構以及根須結構。
特點
- 傳播延遲短
- 擴展的錯誤抑制，故障段隔離
- 寬范圍的電源和工作溫度
- 總成導軌安裝，端子板連接
技術數據
布置和連接

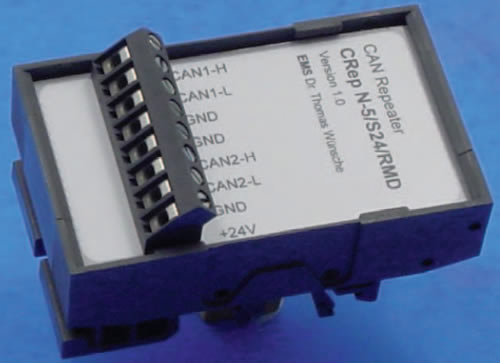

CRep N設備包含2個CAN段，通過端子板連接帶8個夾具。
| 管腳 |
名稱 |
功能 |
| 1 |
CAN1_H |
CAN總線線路1 (顯性高) |
| 2 |
CAN1_L |
CAN總線線路1 (顯性低) |
| 3 |
GND |
地線 |
| 4 |
GND |
地線 |
| 5 |
CAN2_H |
CAN總線線路2 (顯性高) |
| 6 |
CAN2_L |
CAN總線線路2 (顯性低) |
| 7 |
GND |
地線 |
| 8 |
+24V |
電源 +24V |
極限值
| 參數 |
最小 |
最大 |
單位 |
| 存放溫度 |
-40 |
+90 |
°C |
| 工作溫度 |
-20 |
+80 |
°C |
| 供電電壓 |
-100 |
+35 |
V |
| 總線連接上的電壓 |
-30 |
+30 |
V |
| 允許功率消耗 (at 60°C) |
n.s. |
1000 |
mW |
名義值
| 參數 |
最小 |
常規 |
最大 |
單位 |
| 電流消耗（待機運行） |
n.s. |
25 |
n.s. |
mA |
| 電流消耗 (250 kBits/s, 100% Buslast) |
n.s. |
35 |
n.s. |
mA |
| 供電電壓 |
11 |
24 |
30 |
V |
| 傳播延遲 |
n.s. |
100 |
175 |
ns |
|
|
相關產品
???CAN/CAN網關
???CAN中繼器CRep DS 102
???CAN中繼器CRepOpto
???CAN中繼器CRep-S8C
訂貨說明
| 貨名 |
貨號 |
| CRep N-xx/S24/RMD |
12-01-0..-20 |
|
