sysWORXX SOM-1021

思泰首頁 > 模塊上系統 > sysWORXX SOM-1021

緊湊的SOM用于控制和網關任務

低功耗和大量集成的高速通訊接口

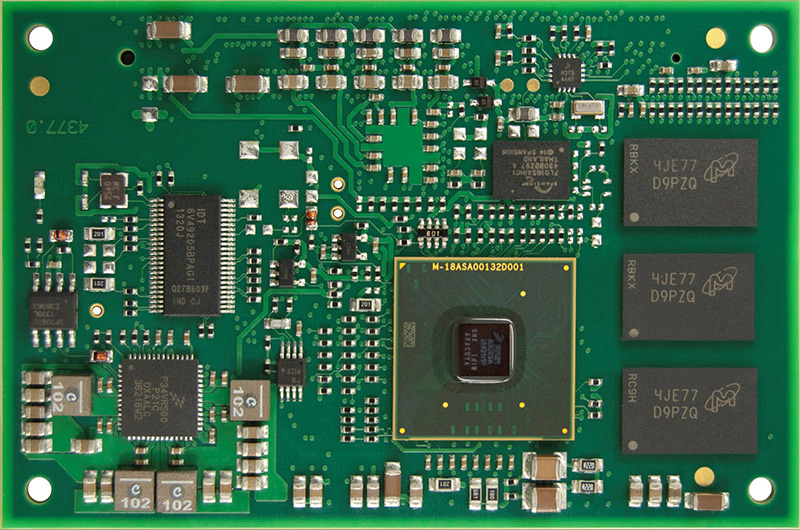

ECUcore-1021是一款基于NXP(以前的飛思卡爾)Layerscape LS1021的模塊上系統。LS1021微控制器提供高密度通訊和I/O接口,組合在單個芯片上。這使客戶能夠配置該芯片和獨立地定義連接器接口的編排。這樣就能把ECUcore-1021靈活運用于各種各樣的用途:從簡單的HMI到復雜的網絡設備。

與類似的CPU相比,所使用的處理器提供更高性能且功耗又低。它通常可用于溫度更高的工業環境中,無需主動冷卻。這不僅減少了所需的板子空間還使模塊非常緊湊,并且也更具成本效益。

ECUcore-1021上的部件充分考慮到它們的長期可用性。Layerscape LS1021 CPU和其它有源部件列表在飛思卡爾產品的長壽命計劃中。這就是為什么ECUcore-1021為將來的開發形成了一個良好基礎。

為了進一步提高模塊的可靠性,集成了以下診斷功能:

  • RTC(實時時鐘)
  • 溫度監測
  • 看門狗



單獨出售:

  • 固件保護
  • 1xADC
  • 看門狗

錯誤修正代碼可在批量生產中集成為可選配置,因此自動化錯誤探測和修正可通過硬件實現。這使ECUcore-1021特別適用于要求功能性安全的應用中。

模塊特點

核架構 QorIQ LS1021A, dual-core ARM Cortex?-A7 with 1GHz, FPU and Neon co-processor
RAM 1GiB DDR3L-1600MT (opt. ECC)
Flash 128MiB QSPI
通訊 3x1GbE (1 PHY on-board), 4xCAN, USB 3.0, 2xPCIe, 7xUART, 2xUCC ULite QUICC Engine (32-bit RISC Co-Prozessor)
Mass Storage SATA 3.0, eSDHC/MMC/eMMC
視頻 12-bit dual-edge LCD interface (24-bit RGB)
音頻 4xI2S/ASRC/SPDIF
I/O FlexTimer (PWM, CNT, ENC), I2C, SPI, GPIO, ADC, 8/16-bit A/D-Bus (FPGA)
外設 Temperatur, RTC
板連接器 220-pin, COM Express connector with proprietary pinout
板尺寸 55 x 84 (L x W in mm)
耗電 apx. 4.5W (typically under load)
溫度范圍 -40°C…85°C (Storage: -55°C…125°C)
MTBF預測 650.000h @ 40°C
可用性 15 years (Freescale Longevity Program)
溫度管理 Single heat spreader plate, passive cooling
安全性和IP保護 Fuses, QorIQ Trust Architecture,
Sold separately: Secure Boot, Firmware Protection

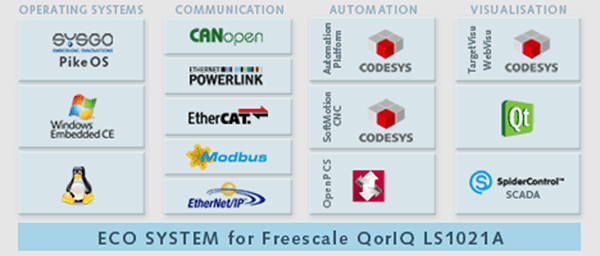

中間件 單賣: IEC 61131-3 runtime system (CODESYS V3 or OpenPCS)
Target- and/or Web-based visualization
通訊協議 按需分開提供: POWERLINK, CANopen, EtherCAT, Profinet, Profibus, Modbus



文檔

名稱 類型 大小 動作
E
ECUcore-1021 - Product Flyer
pdf 2 MB Download
H
Hardware manual ECUcore 1021
pdf 543 KB Download

訂貨說明

貨號 說明
4001046 ECUcore-1021, standard version
4004041 Heat-Spreader Assembly





開發和應用套件

使用sysWORXX SOM-1021所必需的開發套件:

Application KIT sysWORXX SOM-1021

開始硬件開發的完美基礎。詳細>>

Development Kit sysWORXX SOM-1021

開始軟件開發的完美基礎。詳細>>
