經由USB連接CAN總線到電腦
通過透明傳輸報文支持所有高層協議

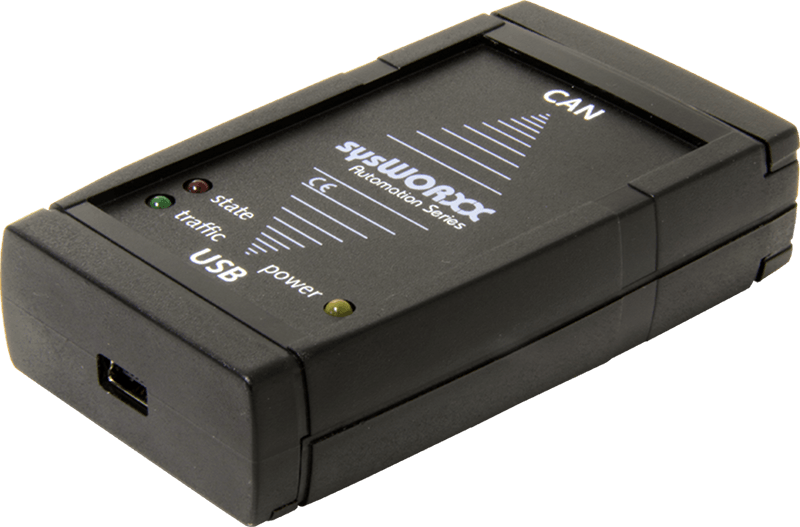

USB-CANmodul1型CAN轉USB接口是一款小尺寸又非常高性價比的CAN總線接口方案，可通過USB把CAN總線連接到PC。可透明傳輸CAN報文。該CAN轉USB接口模塊支持所有種類的基于CAN的高層協議，例如CANopen、SDS、DeviceNet或J1939*。另外，它的低功率32位CPU核，帶有集成報文緩存確保可靠通訊，即使在高負荷的情況下。每個接收的報文都獲得一個精確的時間戳，由接口模塊的硬件定時器給出。
所提供的PC驅動可輕松即插即用地安裝，并且支持在一臺PC上同時使用高達64個USB-CANmodul1型USB CAN接口。
特別有吸引力的性價比和緊湊型結構使該款CAN USB適配器特別適用于基于CAN總線的開發、服務和維護任務，也應用于大量生產的產品上。
該USB-CANmodul1經過測試完全符合EMC Directive 2014/30/EU。
*在軟件端例如J1939支持我們的CANinterpreter附加件以及需要J1939協議棧。 |
|
參數
| 可用CAN通道: |
1路 |
| PC 連接: |
USB V2.0 全速 |
| CAN 接口: |
1路 CAN 接口，高速 CAN 符合 ISO 11898-2，光電隔離 |
| CAN 收發器: |
高速 CAN: 82C251 |
| CAN 規范: |
ISO 11898-1/2, 標準幀，擴展幀 |
| CAN 連接器: |
SUB-D9 |
| CAN 比特率: |
10kbps 至 1Mbps |
| CAN 總線功能: |
傳輸遠程幀
只聽模式，100μs硬件時間戳用于接收報文，Tx報文收條帶時間戳
自動傳輸循環的報文，通過該模塊、硬件驗收過濾器、用于接收的回調事件、狀態變化和連接/斷開 |
| 軟件支持 Windows 操作系統: |
USB-CANmodul Control - 該配置工具可管理多個USB-CANmodul型USB CAN模塊
PCAN View - 一款簡單的CAN監視器，可接收和傳輸CAN報文 |
| 程序員支持的Windows操作系統: |
全面的編程器API 包括演示源，適用于 Microsoft Visual C++, LabView, Visual Basic .NET
CANopen API for .NET – 基于我們的CANopen協議棧并可輕松實施CANopen應用程序 |
| 程序員支持的Linux操作系統: |
SocketCAN based API |
| 設備驅動: |
Windows? 10, 8.1, 8, 7 (32/64 bit), Linux |
| LED 指示燈: |
LED指示燈用于電源、CAN狀態、CAN通訊 |
| 電源: |
USB 供電 |
| 電流消耗: |
常規 150mA |
| 操作溫度: |
-40℃ 至 +85℃ |
| 濕度: |
10 to 95% non-condensing (VDE 0110) |
| 外殼: |
臺式 |
| 重量: |
大約 40g |
| 尺寸: |
78 x 45 x 18 (LxWxH, in mm) |
|
|
文檔
| 名稱 |
類型 |
大小 |
動作 |
| U |
USB-CANmodul Series - Product Flyer
|
pdf |
2 MB |
Download |
USB-CANmodul - User Manual
|
pdf |
3 MB |
Download |
| C |
CANopen API for .NET - Software Manual
|
pdf |
273 KB |
Download |
下載
| 名稱 |
類型 |
大小 |
動作 |
| U |
USB-CANmodul Utility Disk
P/N SO-387 - V6.04 R1 - Driver for Windows? 10, 8.1, 8, 7 (32/64 bit), LabView Please Note! This driver package does not support the obsolete versions GW-001, GW-002 and AT91 (3rd generation) based hardware revisions of USB-CANmodul2/8/16 (P/N 3204003 Rev.02, 3204004, 3404001). Please check our download area for getting driver support for these obsolete versions! |
ZIP |
11 MB |
Download |
USB-CANmodul Utility Disk - driver support for modules of 3rd (AT91) and 4th (STM32) generation
P/N SO-387 - V5.16 - Driver for Windows? 8.1, 8, 7 (32/64 bit), LabView Please Note! This driver package does not support the obsolete versions GW-001 and GW-002. Please check our download area for getting driver support for these obsolete versions! |
ZIP |
11 MB |
Download |
| C |
CANopen API for .NET
P/N SO-1088 - V5.60 - Release March 2015 |
zip |
53 MB |
Download |
| L |
Linux SocketCAN Driver for USB-CANmodul series
Release Version V0.9.8 |
bz2 |
323 KB |
Download |
訂貨說明
| 貨號 |
說明 |
3930006 |
CANopen DeviceExplorer
includes USB dongled floating license for CANopen DeviceExplorer for Windows / Linux, Documentation |
|
|
