傳輸CAN總線報文到分布式系統的便利途徑
可靠通訊，具有高總線負載和精確的CAN報文時間戳

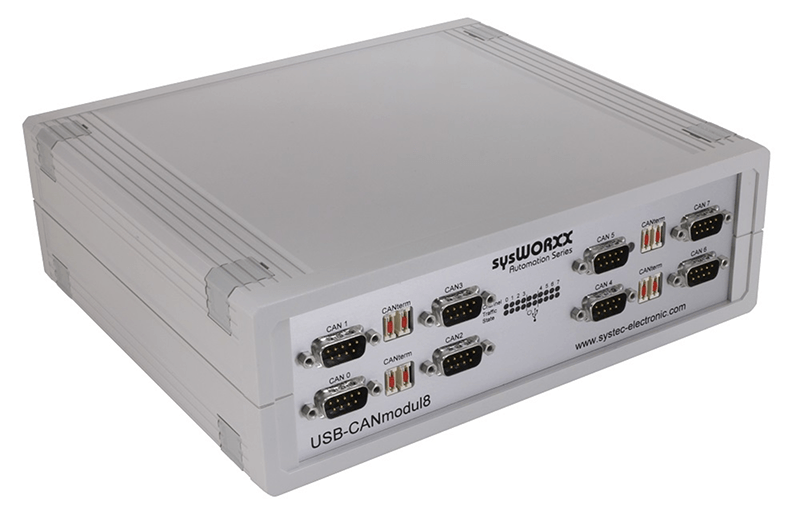

基于我們成功的USB CAN接口設計，該USB-CANmodul8型CAN總線接口模塊具有8路CAN通道，通過高達480Mbps的高速USB2.0連接到PC。該款USB CAN接口可非常舒服地、也高性?xún)r(jià)比地在分布式系統中傳輸CAN報文，這種分布式系統要求一個中央化的數據采集，例如應用于汽車領域、研究所或?qū)嶒?yàn)室。
與我們其它USB CAN接口系列一樣，USB-CANmodul8型CAN轉USB接口支持所有種類的基于CAN的高層協議，因?yàn)镃AN報文被透明傳輸，例如CANopen、SDS、DeviceNet或J1939*。
它的新型32位CPU核確保可靠通訊，即使在高總線負荷的情況下，并且提供精確的報文時間戳。所提供的PC驅動可輕松即插即用地安裝，并且支持在一臺PC上同時使用高達64個CAN通道。它的緊湊結構和特別吸引人的價格，使這款USB-CANmodul8型CAN轉USB接口模塊成為一款理想的解決方案，廣泛應用于基于CAN總線的服務和維護任務。
該USB-CANmodul8經過測試完全符合EMC Directive 2014/30/EU。
*在軟件端例如J1939支持我們的CANinterpreter附加件，以及需要J1939協議棧。
|
|
參數
| 可用CAN通道: |
8路 |
| PC 連接: |
USB V2.0高速，達到480Mbps |
| CAN 接口: |
8路CAN接口，高速CAN符合ISO 11898-2，光電隔離 |
| CAN 收發器: |
高速CAN: 82C251 |
| CAN 規范: |
CAN 2.0A (11-bit identifier)
CAN 2.0B (29-bit identifier) |
| CAN 連接器: |
SUB-D9 |
| CAN 比特率: |
10kbps 至 1Mbps |
| CAN 總線功能: |
遠程幀
只聽模式
為收到的報文加時間戳
接收傳輸?shù)幕芈暟瑫r(shí)間戳
由模塊自動傳輸周期性報文 |
| 軟件支持 Windows 操作系統: |
USB-CANmodul Control - 該配置工具可管理多個USB-CANmodul型USB CAN模塊
PCAN View - 一款簡單的CAN監視器，可接收和傳輸CAN報文 |
| 程序員支持的Windows操作系統: |
全面的編程器API包括演示源，適用于Microsoft Visual C++, LabView, Visual Basic .NET
CANopen API for .NET – 基于我們的CANopen協議棧并可輕松實施CANopen應用程序 |
| 程序員支持的Linux操作系統: |
SocketCAN based API(Linux Kernel version 2.6.32 or higher) |
| 設備驅動: |
Windows? 10, 8.1, 8, 7 (32/64 bit), Linux |
| LED 指示燈: |
LED指示燈用于電源、CAN狀態、CAN通訊 |
| 電源: |
100 ... 240 VAC, 可選 9 ... 32 VDC |
| 操作溫度: |
0 to +55oC |
| 濕度: |
10 to 95% non-condensing (VDE 0110) |
| 外殼: |
臺式，1HU 19”機架安裝或者開放框架 |
| 重量: |
大約 1062g |
| 尺寸: |
200 x 224 x 72mm |
|
|
文檔
| 名稱 |
類型 |
大小 |
動作 |
| U |
USB-CANmodul Series - Product Flyer
|
pdf |
2 MB |
Download |
USB-CANmodul - User Manual
|
pdf |
3 MB |
Download |
| C |
CANopen API for .NET - Software Manual
|
pdf |
273 KB |
Download |
下載
| 名稱 |
類型 |
大小 |
動作 |
| U |
USB-CANmodul Utility Disk
P/N SO-387 - V6.04 R1 - Driver for Windows? 10, 8.1, 8, 7 (32/64 bit), LabView Please Note! This driver package does not support the obsolete versions GW-001, GW-002 and AT91 (3rd generation) based hardware revisions of USB-CANmodul2/8/16 (P/N 3204003 Rev.02, 3204004, 3404001). Please check our download area for getting driver support for these obsolete versions! |
ZIP |
11 MB |
Download |
USB-CANmodul Utility Disk - driver support for modules of 3rd (AT91) and 4th (STM32) generation
P/N SO-387 - V5.16 - Driver for Windows? 8.1, 8, 7 (32/64 bit), LabView Please Note! This driver package does not support the obsolete versions GW-001 and GW-002. Please check our download area for getting driver support for these obsolete versions! |
ZIP |
11 MB |
Download |
| C |
CANopen API for .NET
P/N SO-1088 - V5.60 - Release March 2015 |
zip |
53 MB |
Download |
| L |
Linux SocketCAN Driver for USB-CANmodul series
Release Version V0.9.8 |
bz2 |
323 KB |
Download |
訂貨說明
| 貨號 |
說明 |
| 3204004-01 |
USB-CANmodul8
table-case, high-speed CAN transceiver 82C251, optical isolated, power supply 100 to 240 VAC |
| 3204010-01 |
USB-CANmodul8 *
table-case, high-speed CAN transceiver 82C251, optical isolated, power supply 9 to 32 VDC |
| 3404002-01 |
USB-CANmodul8 *
19" rack-mounted, high-speed CAN transceiver 82C251, optical isolated, power supply 100 to 240 VAC |
3304000-01
|
USB-CANmodul8 *
open frame, high-speed CAN transceiver 82C251, optical isolated |
* 按需定制
|
|
