全功能PLC用于工業控制任務
已包含全功能CANopen管理器
說明

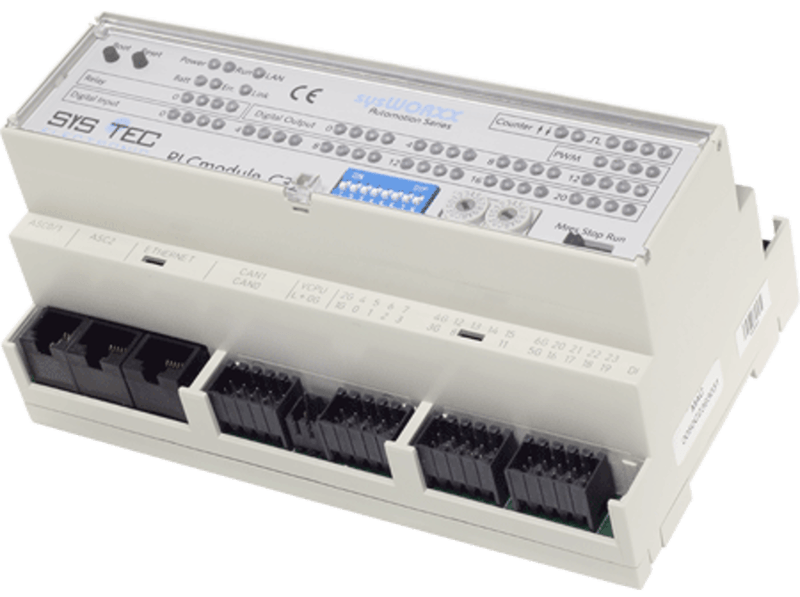

該款 compact PLC - PLCmodule-C32 是一款全功能工業控制器。作為基于 Linux 的緊湊型PLC，該模塊可在 C/C++ 和在 IEC 61131-3 中編程。IEC 61131-3 運行時間內核已經包含了一個全功能 CANopen 管理器和功能塊用于訪問板載外設。
該款緊湊型 PLC - PLCmodule-C32 支持同時執行 IEC 61131-3 PLC 程序和 Linux 應用程序。可在用 IEC 61131-3 編寫的PLC程序和其它本地在C/C++中執行的 Linux 應用程序之間共享數據。全面的 IEC 61131-3 功能塊庫可訪問所有通訊接口。更高層的協議例如 CANopen 也提供。內置的 CANopen 管理器服務可輕松集成其它 CANopen 模塊并且還可分發應用任務給多個網絡化的設備。
文檔
| 名稱 |
類型 |
大小 |
動作 |
| P |
PLCmodule-C32 - Product Flyer
|
pdf |
1 MB |
Download |
PLCmodule-C32 - System Manual
|
pdf |
1,013 KB |
Download |
文檔
| 名稱 |
類型 |
大小 |
動作 |
| O |
OpenPCS IEC 61131-3 programming system
Version V7.1.2 RV1.00 - english |
exe |
136 MB |
Download |
| S |
SYS TEC electronic - specific extension for OpenPCS / IEC 61131-3
Version 7.1.2 RV1.00 - english |
exe |
31 MB |
Download |
|
|
特性
| 控制器: |
Freescale MCF5484 MCU with Coldfire V4e core |
| 系統時鐘: |
200 MHz |
| RAM: |
64MB DDR-SDRAM |
| FLASH: |
16MB NOR |
| Ethernet: |
1x 10/100 Mbps |
| CAN / UART: |
2 / 3 |
| 輸入輸出配置: |
24 路數字輸入 24VDC
16 路數字輸出 24VDC
4 路繼電器輸出 250VAC/3A
4 路模擬輸入 0-10VDC (0-20mA)
2 路模擬輸出 0-10VDC |
| 其它: |
2 路 PWM 輸出 24VDC/500mA
3 快速計數器輸入 24VDC (50kHz)
備用電池 RTC
溫度傳感器
通過 WEB 瀏覽器可做基于 HTML 的配置
通過 Telnet 可遠程登錄 |
| 板載軟件: |
Linux, PLC 固件, CANopen 主站, HTTP 和 FTP 服務器 |
| 功能塊庫: |
通訊 (CANopen, Ethernet, UART)
硬件組件 (RTC, 計數器, PWM) |
| 編程: |
IEC61131-3 和 C/C++ |
| 尺寸: |
160 x 90 x 75 (LxWxH, in mm) |
| 外殼: |
IP20 塑料外殼, DIN導軌安裝 |
|
|
訂貨說明
| 貨號 |
說明 |
| 3090002 |
PLCmodule-C32
Program download via Ethernet/UDP or CAN/CANopen
4MiB PLC program memory, 32kiB NVDATA, RTC, 24DI, 16DO, 4 relay, 2 PWM, 3 CNT, 4 AI, 2 AO, 1 ETH, 2 CAN/CANopen, 3 SIO, Power supply: 24VDC, 1A, ±20%, DIN rail mountable IP20 enclosure |
| KIT-160 |
PLCmodule-C32 OpenPCS Starter Kit
OpenPCS programming system according to IEC 61131-3, PLCmodule-C32, USB-CANmodul1, Cable set, Connectors, Documentation Hardware & Software (electronic file) |
| 3393000 |
License Spidercontrol Web Visualization |
|
|
