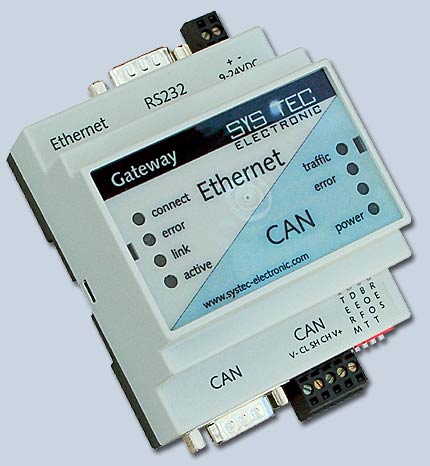

在工業領域中，網絡通信應用TCP/IP協議日益增長。應用SYS TEC CAN-以太網網關，通過已經存在的以太網拓?fù)鋱D為您提供易于使用的CAN網絡傳輸連接解決方案。
不管應用哪種通信協議，CAN報文都是透明傳輸?shù)摹AN-以太網網關可應用于不同的高層協議，例如CANopen DeviceNet或SDS。
可以通過TCP和UDP訪問以太網。在這個過程中，CAN-以太網網關可以同時處理高達3個連接器。這就是您應用一個服務應用程序，PC連接兩個或更多CAN網絡的方式，并能同時訪問總線。
CAN-以太網網關有兩個CAN-bus接口。易于配置傳輸?shù)臑V波器能判斷并阻止CAN 報文擴展傳輸給每個接口。CAN-以太網網關支持高速數據傳輸，CAN網絡的傳輸高峰期可以存入緩沖器中。在高數據傳輸中，幾個CAN包被統一傳輸為以太網傳輸。按時間排序的透明傳輸保證應用時間戳，時間戳可以應用于每個CAN報文中。
我們?yōu)镻C提供一個驅動程序，這樣易于用標準的CAN軟件，例如ProCANopen, PCANExplorer。當然，CAN-以太網網關能應用于由SYS TEC提供相關軟件的所有CAN總線。
CAN-以太網網關能廣泛配置并能根據各自的應用程序靈活更改。配置被保存在RC文件中，不同應用程序的大量RC文件作為模板提供。可以通過Telnet或串口（RS232）進行配置和調試，不需要安裝和使用專門的軟件。
CAN-以太網網關的特點
- 即插即用
- 可以為CAN 報文設置過濾器，選擇性傳輸CAN 報文
- 可設置以太網傳輸觸發器
- 不同應用程序的多種設置范例
- 提供CAN API接口用于配合其他成熟的CAN工具
- 可以通過Telnet和RS232進行配置和調試
- 支持連接多設備
- 可以通過設置CAN-identifier激活發送錯誤和狀態信息
- 配置不需專門的軟件
- 可選兩個獨立的CAN接口
CAN-以太網網關技術特點
CAN接口
- 符合CiA標準DS 102，ISO 11898-1/2標準的高速CAN接口
- 隔離的CAN-bus
- D型-SUB-9針插頭或5針壓線端子
以太網接口
- 10baseT，標準的RJ45接口
供電
- 24VDC +20% -60%
- 電流消耗 典型的90mA
安裝形式:
- 適用于 DIN/EN 導軌安裝
- 尺寸：70 x 100 x 61 (長x 寬 x 高; 單位：mm)
工作條件
|
