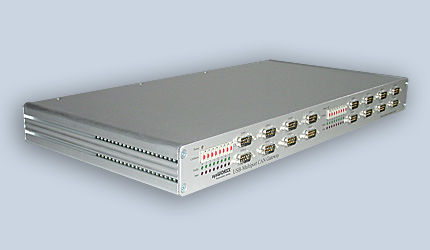

基于成功設計了USB-CANmodul，一個USB-CANmodul16設備上帶有16個CAN通道，通過兩個高速USB2.0接口連接到PC上，速度高達480Mbps。在需要集中控制數據的分布式系統中，可以自由經濟有效地傳輸CAN-bus報文，其可用在汽車應用，研究所或?qū)嶒?yàn)室中。
像其它所有USB-CANmodul系列版本一樣，USB-CANmodul16支持所有基于CAN的高層協議，如 CANopen, SDS, DeviceNet or J1939。即使在高總線負載時，其新的32位CPU內核也確保可靠的通信，并提供精密的報文時間戳。PC驅動器可以即插即用，并且在同一PC上可以同時操作高達64個CAN通道。基于其高密度的通信通道，USB-CANmodul16理想適用與CAN-bus系統中服務和維護任務。
主要特點
- 符合ISO 11898標準的16個高速CAN通道，隔離
- CAN報文時間戳
- 支持11位 (CAN 2.0A)和29位 (CAN 2.0B active) 標識符
- 可靠的誤差處理
- 可設置 "listen only"模式和分析工具一起使用
- 自帶電源供電范圍：85 VAC～230 VAC
- 極好的EMC性能
- 2個高速USB2.0設備，連接到PC的速度高達480Mbps
- 即插即用
- 一臺PC可以同時使用高達4個USB-CANmodul16設備，訪問高達64個CAN通道
軟件支持
- 管理多USB-CANmodul設備的配置工具
- PCAN View，允許接受和傳輸CAN報文的簡單CAN監控器
- 程序員的API和Microsoft Visual C++, Delphi, Visual Basic .NET的范例代碼
- 用于Windows 2000/XP, Linux, LabView的設備驅動程序
技術數據
- 符合ISO 11898-2標準的高速CAN2.0接口，隔離
- 支持波特率：5-1000kbps
- USB2.0高速設備，速率高達480Mbps
- CAN-bus接口連接：SUB-D9
- 支持 CAN transceivers: 82C251, SN65HVD23x, TLE6250G, TJA1050
- LED顯示供電、CAN狀態、CAN傳輸?shù)臓顟B(tài)
- CE認證
- RoHS認證
- 供電：85...110 VAC
- 操作溫度：-0°C...+55°C
- 安裝形式：1HU 19" 機架安裝
隨所訂貨附送
- 組裝和測試設備
- USB電纜 (1,8m)
- 文檔光盤
- 設備驅動程序
- PCAN View CAN-bus監視器
- CAN-REport評估版，CANopen 配置工具包
|
)
