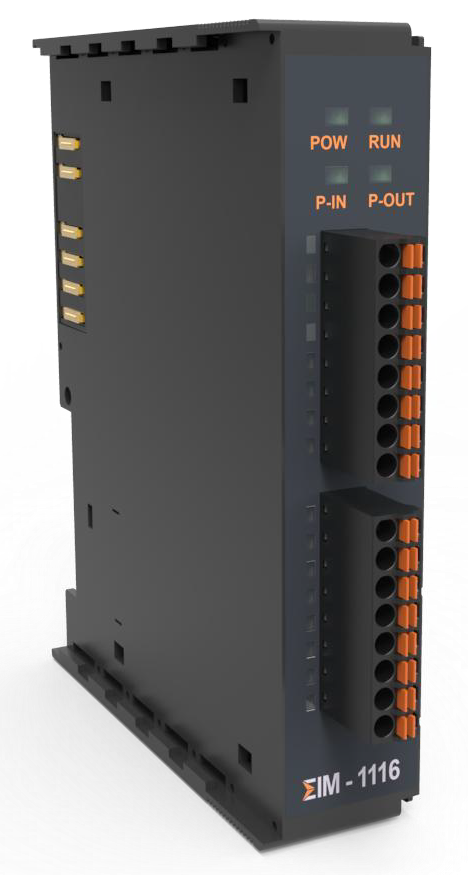

EIM 1116 模塊用于采集、傳輸控制過程中的二進制控制信號。經過電氣隔離后，由 EtherCAT 通信總線將信號傳送給更高等級的自動化設備（如：控制器） 。EIM 1116 模塊包含了 16 個輸入通道，同時可以將所有的輸入信號狀態通過端口旁的 LED 指示燈進行顯示。緊湊型設計為電器柜節省了更多的占用空間。
EIM 1116 模塊所有輸入信號的參考地為 24V 電源的 0V。EIM 1116 擁有 3ms 的輸入信號濾波功能。接線使用了插拔端子的形式，可以有效的在狹小空間內完成模塊的安裝、拆卸、更換等工作。
技術參數
| 輸入信號連接方式 |
單線連接 |
| 輸入信號通道數 |
16 通道 |
| 常規輸入信號電壓 |
24V DC （-15% / +20%） |
| “0”信號電壓 |
-3~+5V |
| “1”信號電壓 |
15V~30V |
| 輸入信號電流 |
典型值 7.5mA |
| 輸入信號濾波 |
典型值 3ms |
| 通信接口 |
P-BUS |
| 分布式時鐘 |
/ |
| 24V 電流消耗 |
典型值 1.7 mA |
| P-BUS |
電流消耗典型值 100 mA |
指示燈
|
EtherCAT 狀態指示；
電源指示；
P-BUS 連接通信指示 x 2；
信號指示燈 x 16；
|
| 電氣隔離 |
500Vrms（電源電壓/現場總線） |
| 過程鏡像位寬 |
16 bit |
| 配置 |
無地址或設置配置 |
| 導線類型 |
AWG 24 ~ 16 |
| 工作 / 儲藏溫度 |
-20℃~+65℃ / -40℃~+85℃ |
| 相對濕度 |
95%，無冷凝 |
| 防護等級 / 安裝方式 |
IP20 / DIN 導軌安裝 |
| 重量 |
約120 g |
| 訂貨編號 |
EIM 1116 0100 |
|
