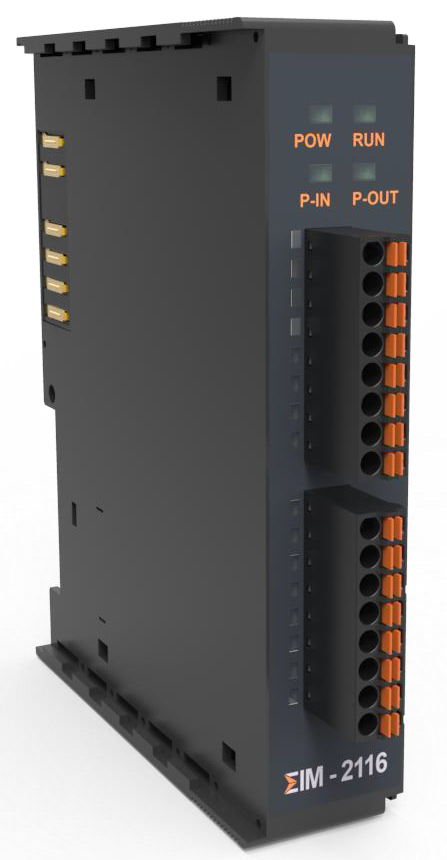

EIM 2116 模塊用于將更高等級的自動化設備（如：控制器）輸出的二進制控制信號，經過電氣隔離后，傳送給執行器進行動作。EIM 2116 模塊包含了16 個輸出通道，每個通道都有極性反接、過載、欠壓、過流、短路保護。同時可以將所有的輸出信號狀態通過端口旁的LED 指示燈進行顯示。緊湊型設計為電器柜節省了更多的占用空間。
EIM 2116 模塊所有輸出信號的參考地為24V 電源的0V。輸出的電源供給通過模塊上的24V 電源觸點提
供。接線使用了插拔端子的形式，可以有效的在狹小空間內完成模塊的安裝、拆卸、更換等工作。
技術參數
| 輸出信號連接方式 |
單線連接 |
| 輸出信號通道數 |
16 通道 |
| 常規輸出信號電壓 |
24V DC （-15% / +20%） |
| 負載類型 |
電阻類、電感類、燈類負載 |
| 最大輸出電流 |
典型值0.5A每通道（短路保護功能） |
| 短路保護電流 |
典型值 < 1.7A |
| 開關時間 |
典型值 Ton：60μs，Toff：300μs |
| 通信接口 |
P-BUS |
| 分布式時鐘 |
/ |
| 24V 電流消耗 |
典型值 70mA + 負載 |
P-BUS電流消耗
|
典型值 150 mA |
指示燈
|
EtherCAT 狀態指示；電源指示；P-BUS 連接通信指示 x 2；信號指示燈 x 16；
|
| 電氣隔離 |
500Vrms（電源電壓/現場總線） |
| 過程鏡像位寬 |
16 bit |
| 配置 |
無地址或設置配置 |
| 導線類型 |
AWG 24 ~ 16 |
| 工作 / 儲藏溫度 |
-20℃~+65℃ / -40℃~+85℃ |
| 相對濕度 |
95%，無冷凝 |
| 防護等級 / 安裝方式 |
IP20 / DIN 導軌安裝 |
| 重量 |
110 g |
| 訂貨編號 |
EIM 2116 0100 |
|
